Beispiel: Wäschereien, leerstehende Gewerbeeinheiten, Sporthallen mit Zuschauerbereich, Sport- und Freizeitbäder

Nach GEG § 21 (3) kann für Nutzungen, die nicht in DIN V 18599-10: 2018-09 aufgeführt sind, entweder

1. die Nutzung Nr.17 der Tabelle 5 im Teil 10 (Sonstige Aufenthaltsräume) verwendet werden oder
2. eine Nutzung auf der Grundlage der DIN V 18599-10 unter Anwendung eines gesicherten allgemeinen Wissensstandes individuell bestimmt werden.

Dieses Profil wird sowohl beim Referenzgebäude als auch beim realen Gebäude angewendet. Die gewählten Angaben im Falle b) sind zu begründen und dem Nachweis beizufügen. Im Falle einer noch nicht feststehenden zukünftigen Nutzung einer Zone muss das Nutzungsprofil Nr. 17 verwendet werden.

Die Berechnung des Jahres-Primärenergiebedarfs für Nichtwohngebäude erfolgt nach DIN V 18599-1: 2018-09 oder mit vereinfachten Berechnungsverfahren für Nichtwohngebäude unter Verwendung eines Ein-Zonen-Modells (§ 32 GEG).

Das vereinfachte Verfahren nach § 32 GEG gilt u.a. für Schulen, Turnhallen, Kindergärten und-tagesstätten und ähnliche Einrichtungen und darf damit für den geschilderten Fall angewandt werden. Nach Anlage 2 Nr. 3.2.1 ist abweichend zu Nr. 2.2.1 für die Berechnung des Jahres-Primärenergiebedarfs die entsprechende Nutzung nach Tabelle 4 Spalte 4 zu verwenden. Der Nutzenergiebedarf für Warmwasser ist mit dem Wert aus Spalte 5 in Ansatz zu bringen.

Nach Anlage 2 Nr. 2.1.2 gilt für die Bilanzierung des Warmwassers: Der Primärenergiebedarf für Warmwasser ist zu bilanzieren, wenn ein Nutzenergiebedarf für Warmwasser in Ansatz zu bringen ist und der durchschnittliche tägliche Nutzenergiebedarf für Warmwasser wenigstens 0,2 kWh pro Person und Tag oder 0,2 kWh pro Beschäftigtem und Tag beträgt.

Es gibt beim vereinfachten Verfahren keine abweichende Bestimmung zu Punkt 2.1.2, so dass dieser auch bei der Berechnung mit dem vereinfachten Verfahren angewandt werden kann.

Die aus formaler Sicht beschriebene Bewertung (Berechnung ohne Warmwasser) ist auch aus inhaltlicher Sicht sinnvoll. Zum einen soll das vereinfachte Verfahren einfacher als eine ausführliche Berechnung sein, dies würde durch eine zusätzliche generelle Einbeziehung des Warmwassers konterkariert. Außerdem würde eine rechnerische Einbeziehung eines real kaum vorhandenen Warmwasserbedarfs möglicherweise zu einer anlagentechnischen Fehloptimierung führen (z.B. Einbau einer solarthermischen Anlage in Gebäude ohne nennenswerten Warmwasserbedarf).

Für den Fall verschiedener Nichtwohn-Nutzungen sieht das GEG vor, das Gebäude in Zonen einzuteilen. Es wird dann ein Ausweis für alle Zonen zusammen erstellt. Siehe dazu GEG § 21 (2) und in den Bekanntmachungen der Regeln zur Datenaufnahme und Datenverwendung im Nichtwohngebäudebestand unter Nr. 2.2. Bei der Aufteilung des Gebäudes in Zonen müssen deren Abmessungen und Geometrie mit folgender Genauigkeit ermittelt werden:

1. die einzelnen Zonenflächen mit einer Toleranz von ±10 Prozent und
2. die Abweichungen der Einzelflächen im Mittel müssen so ausfallen, dass für die sich ergebende Gesamtfläche des Gebäudes die Einhaltung einer Toleranz von -20 Prozent /+5 Prozent zu erwarten ist.

Auf Seite 2 des Musters Energieausweis für Nichtwohngebäude ist ein Feld für die Liste der verschiedenen Zonen vorgesehen.

Nach DIN 18599-5 können die, über die charakteristische Länge für das Gesamtgebäude ermittelten Leitungslängen, flächenanteilig auf die Zonen verteilt werden. Somit können Leitungslängen für Heizkreise ermittelt werden, die sich über verschiedene Zonen erstrecken. Doch wie ist zu verfahren, wenn eine Zone mehreren Heizkreisen zugeordnet ist? Sind in den ermittelten Leitungslängen Lv, Ls, La die Anschlussleitungen für RLT-Heizregister oder ähnliche Komponenten bereits enthalten? Wenn ja, wie soll der Anteil dieser Leizungen an den Leitungslängen ermittelt werden?

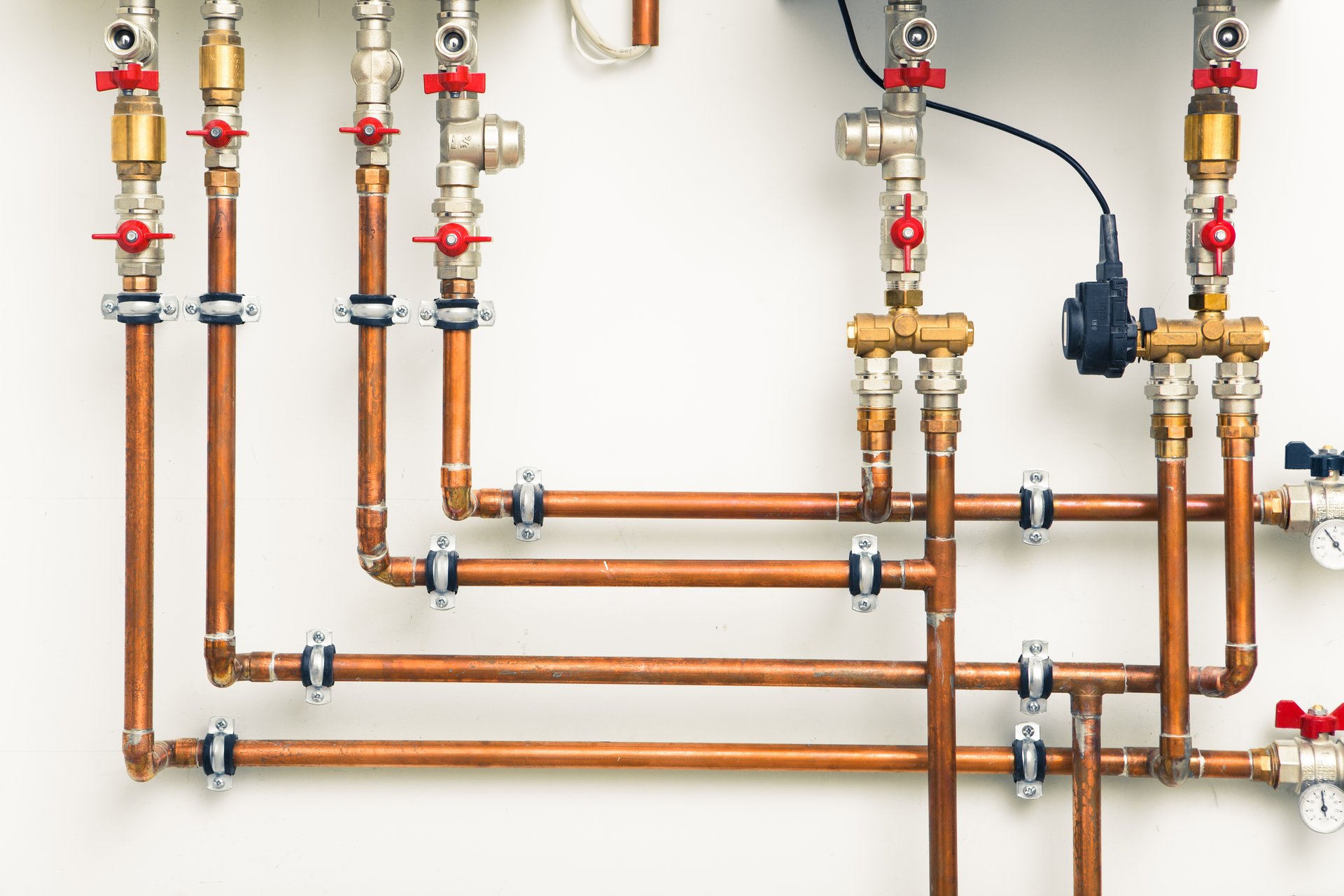

Wenn keine detaillierte Rohrnetzplanung vorliegt, können nach DIN V 18599-5 die Längen des Heizungs-Rohrnetzes vereinfachend aus den geometrischen Gebäudedaten/Zonendaten (Standardwerte Tabelle 26) ermittelt werden.

Dabei wird davon ausgegangen, dass ein durchschnittliches Rohrnetz aus drei unterschiedlichen Bereichen V (horizontale Verteilung vom Wärmeerzeuger zu den Strängen), S (Steigleitungen) und A (Anbindeleitungen von Strängen zu Heizkörpern) besteht.

Besteht ein Gebäude aus mehreren Zonen, so wird vereinfachend die Länge der Anbinde- und Strangleitungen aus den geometrischen Abmessungen der jeweiligen Zone bestimmt. Die Längen der Verteilleitungen werden mit den geometrischen Abmessungen des gesamten Gebäudes ermittelt.

Alternativ kann die Verteilung (gemeint ist das ganze Rohrnetz, bestehend aus den Bereichen V, S und A) für das gesamte Gebäude gemeinsam berechnet werden; die Wärmeverluste werden dann den Zonen entsprechend ihrer Flächenanteile zugeordnet. Die Leitungslängen für die Beheizung von dezentralen RLT-Geräten sind wie für Warmwasserheizungsanlagen zu berechnen. Bei zentralen RLT-Geräten ist die Länge entsprechend ihrer Platzierung vorzugeben.

Wenn eine Zone bzw. mehrere Zonen durch mehrere Heizkreise versorgt werden (z.B. statische Heizung und Nachheizregister für RLT-Anlage in jedem Raum), dann ergeben sich entsprechend längere Leitungen. Vorzugsweise sind in diesen Fällen die geplanten/tatsächlichen Leitungslängen zu verwenden. Eine (bei Erfordernis auch grobe) Abschätzung ist den Standardlängen vorzuziehen. Falls die Standardwerte verwendet werden sollen, sind die Längen für jeden Heizkreis in Abhängigkeit von der Geometrie (wie für einen einzelnen Heizkreis) zu ermitteln.

Wie oben ausgeführt, sind die Längen für dezentrale (raumweise) RLT-Heizregister analog zu Warmwasser-Heizkreisen zu ermitteln. Im Regelfall werden infolge unterschiedlicher Temperatur- bzw. Zeitanforderungen von der statischen Heizung getrennte Rohrleitungen verlegt. Falls das gleiche Rohrnetz verwendet wird, dann gibt es nur einen Heizkreis, eine Aufteilung ist in diesem Fall nicht erforderlich.

In der DIN V 18599 gilt einheitlich bei allen Maßbezügen im Gebäudeschnitt und für sämtliche Böden und Decken (einschließlich des unteren Gebäudeabschlusses) die Regelung „von Oberkante Rohdecke bis Oberkante Rohdecke“, unabhängig von der Lage einer Dämmschicht. Eine Ausnahme bildet der obere Gebäudeabschluss, hier wird das Außenmaß bis zu Oberkante der obersten wärmetechnisch wirksamen Schicht gemessen.

Für den öffentlich-rechtlichen Nachweis nach GEG gilt als Bezugsmaß beim unteren Gebäudeabschluss also stets die Oberkante der Rohdecke.
