Praxistipps Luftdichtheit: Dichtungstechniken, Luftdichtheitsbahnen und -membranen

Luftdichtheit im bewohnten Bestand herstellen

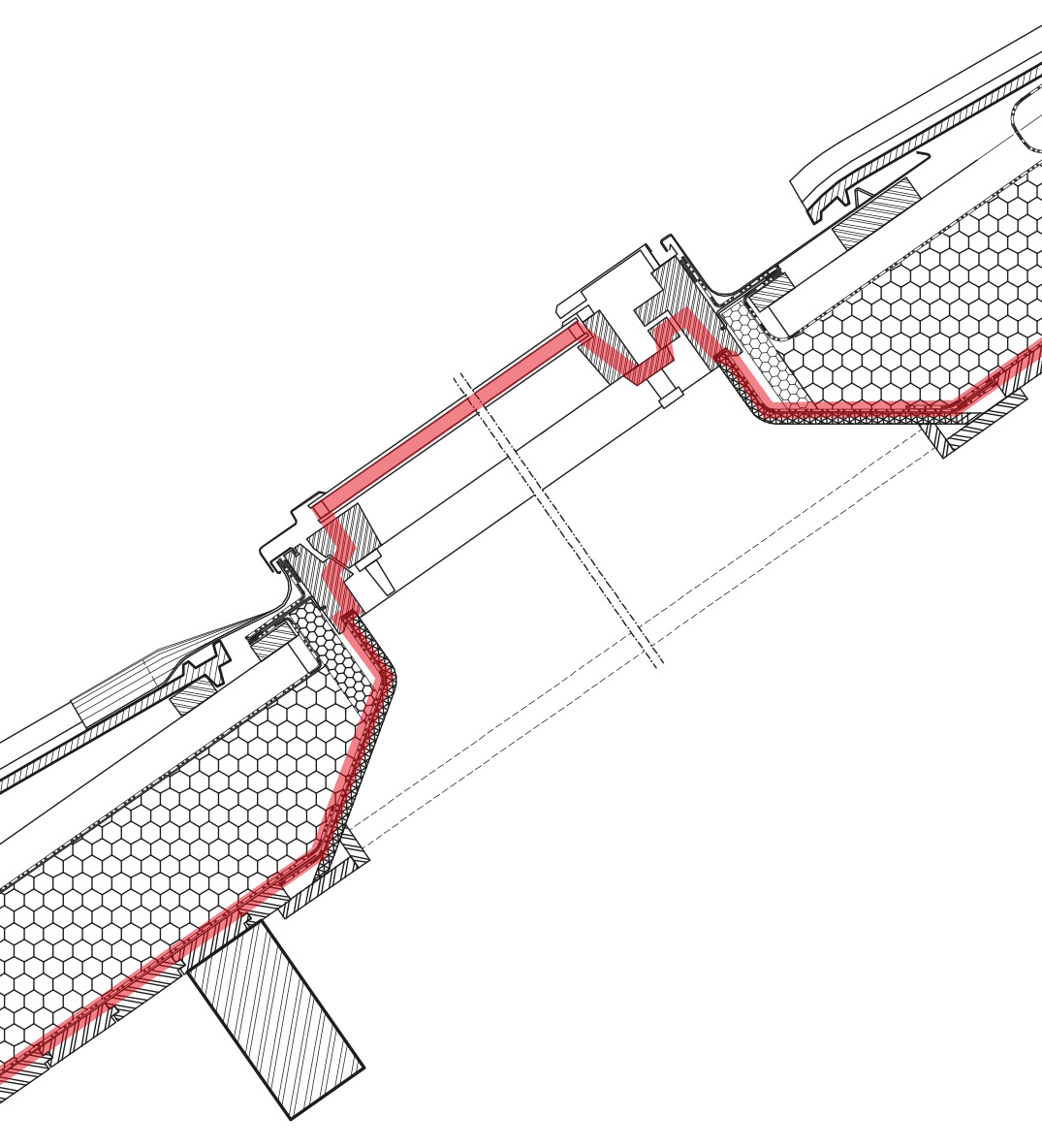

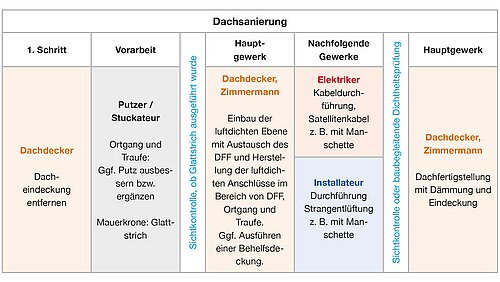

Modernisierungen werden meist als aufeinanderfolgende Einzelmaßnahmen im bewohnten Gebäude durchgeführt. Bei der Herstellung einer Luftdichtheitsebene – meist in Verbindung mit einer Wärmedämmung – sind im Bereich des Dachgeschosses die Bewohnenden oft direkt von den Baumaßnahmen betroffen. Können sie während der Bauzeit nicht vorübergehend in andere Räumlichkeiten ausweichen, ist eine Lösung erforderlich, die auch im bewohnten Zustand des Gebäudes umgesetzt werden kann. Eine Dachmodernisierung kann in solchen Fällen von außen erfolgen. Neue Fenster können mit einem Einbaurahmen vor die Außenwand gesetzt werden.

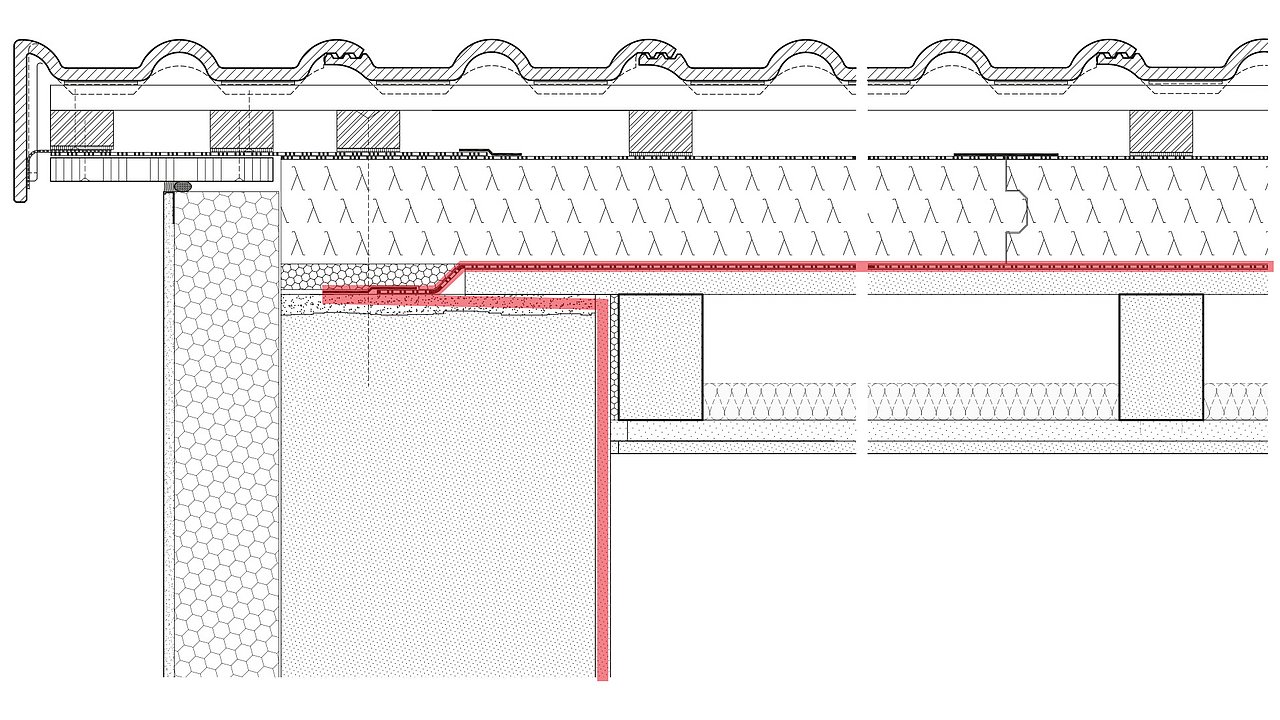

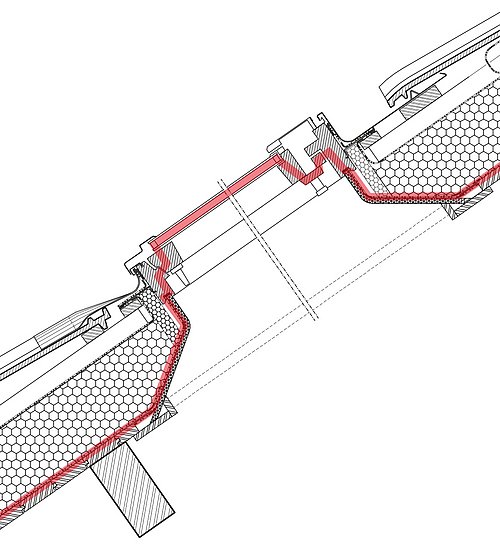

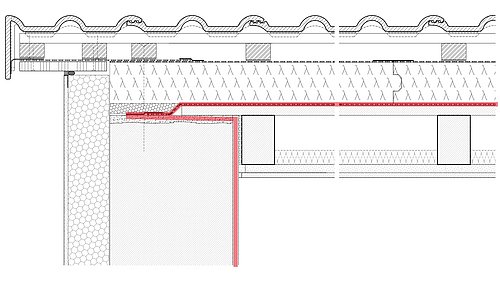

Entscheidend ist, dass die luftdichte Ebene sowohl im Bereich des Daches als auch der Fensteranschlüsse ohne Unterbrechung bis an den Innenputz der Außenwand herangeführt und dauerhaft angeschlossen wird. Der vorhandene Innenputz übernimmt bei Bestandsgebäuden in der Regel die Funktion der luftdichten Ebene. Auch wenn es nur um eine Einzelmaßnahme geht, ist es sinnvoll, das Luftdichtheitskonzept für das gesamte Gebäude zu erstellen.

Die Luftdichtheit setzt sich aus den sehr dichten Bauteilanschlussfugen (z.B. Verklebungen zwischen Luftdichtheitsbahnen oder Verbindungen zwischen Fenster und Wand) sowie Funktionsfugen (z.B. zwischen Fensterrahmen und -flügel) zusammen. Funktionsfugen dürfen in Relation zur Bauteilanschlussfuge sehr luftdurchlässig sein.

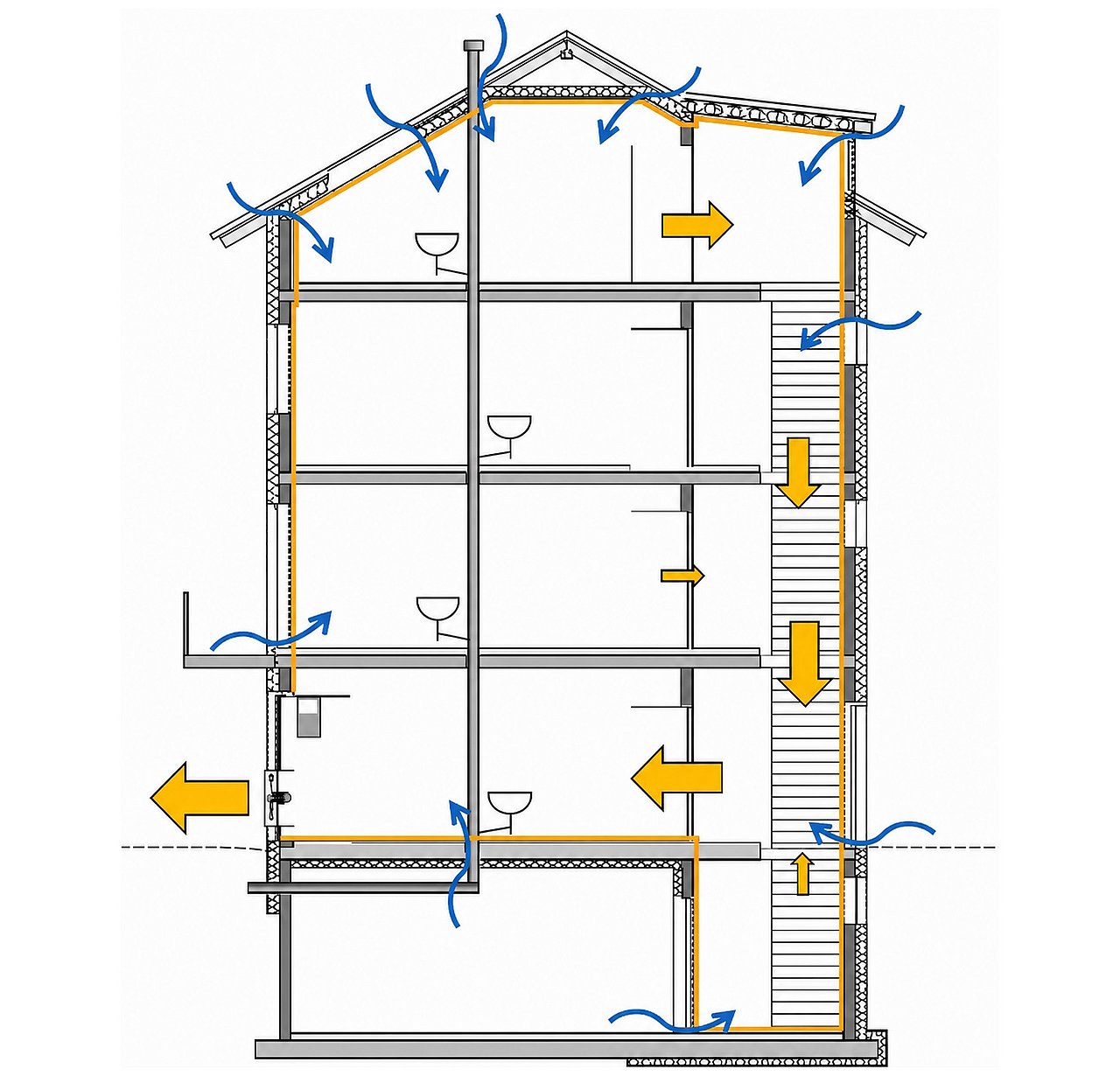

Die Gebäudehülle wird auf Dichtheit geprüft, indem das Messsystem üblicherweise im Erdgeschoss in eine Außentür oder ein Fenster eingebaut wird (Blower-Door-Messung). Dabei wird der Volumenstrom gemessen, der bei einem bestimmten Druck über alle Leckagen in der gesamten Gebäudehülle strömt.

Ob eine einzelne Leckage kritisch oder die Ausführung eines Details nicht korrekt ist, kann deshalb nur beurteilt werden, wenn man die betroffene Stelle in Augenschein nimmt. Dabei ist es wichtig, die Fehlstelle in der planmäßigen luftdichten Ebene (z.B. die unverputzte Außenwand in der Abseite) zu beurteilen und nicht die Luftaustrittstelle im Raum (z.B. die Steckdose in der Trockenbauwand vor der Abseite).

Ob durch eine primäre Leckage ein Schaden auftreten kann, ist sehr schwer prüfbar, denn um das Schadensrisiko zu beurteilen, muss neben der Feuchtigkeitsmenge u.a. auch der Weg, den die Feuchtigkeit durch die Gebäudehülle nimmt, betrachtet werden. Deshalb hat sich für die Ausführung der luftdichten Ebene eine sehr einfache Regel bewährt: Grundsätzlich sollte jede gefundene Fehlstelle in der Luftdichtheits­ebene nachgearbeitet werden, auch wenn sie noch so klein oder unbedeutend erscheinen mag.

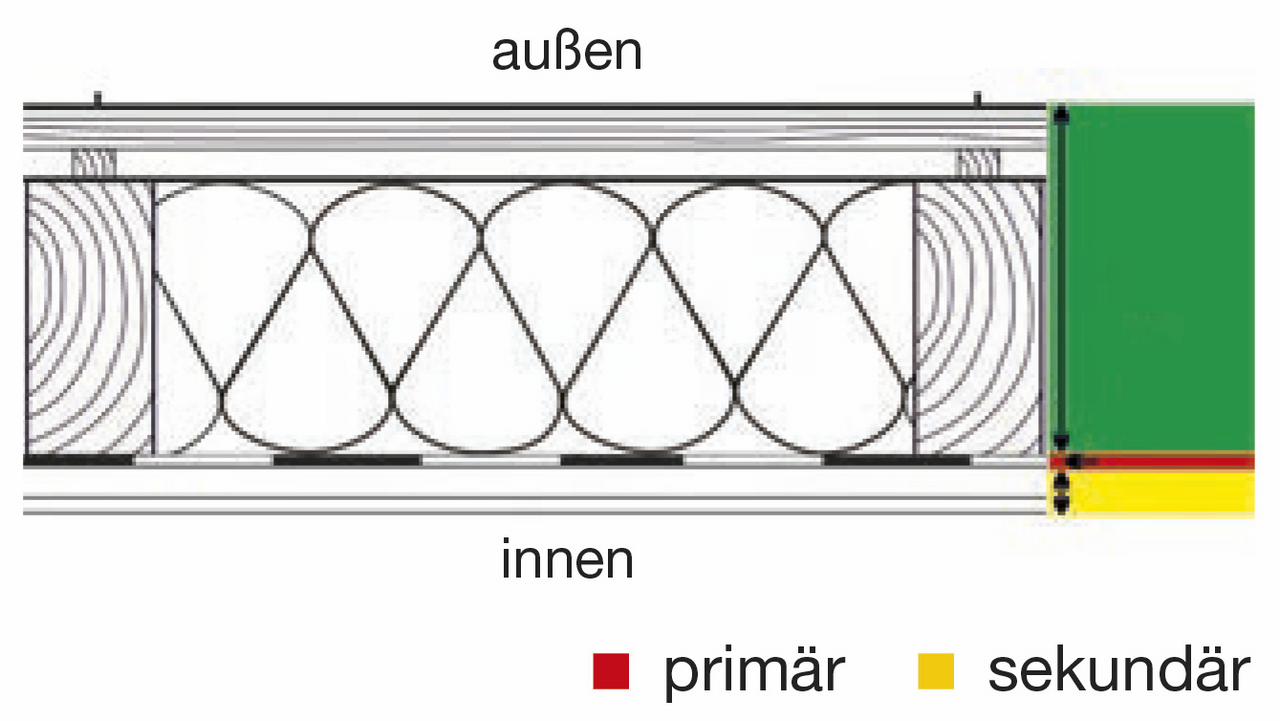

Eine primäre Leckage bezeichnet die Fehlstelle in der Luftdichtheits­ebene / Luftdichtheits­schicht mit einer Luftströmung.

Die sekundäre Leckage bezeichnet eine Fehlstelle in einer Schicht bzw. Ebene, die nicht planmäßig die Funktion der Luftdichtheit übernimmt. Sie liegt raumseitig vor der Luftdichtheits­ebene und ist nicht der Grund für wahrnehmbare Luftströmungen.

Folgende beispielhaften Materialien sind für die luftdichte Ebene nicht geeignet und erfordern weitere Luftdichtheitsmaßnahmen:

• Wärmedämmstoffe aus Holzfasern und Holzwolleleichtbauplatten
• Trapezprofile im Bereich der Überlappungen
• Nut-Feder-Schalungen
• Platten als raumseitige Bekleidung im Bereich von Anschlüssen und Durchdringungen

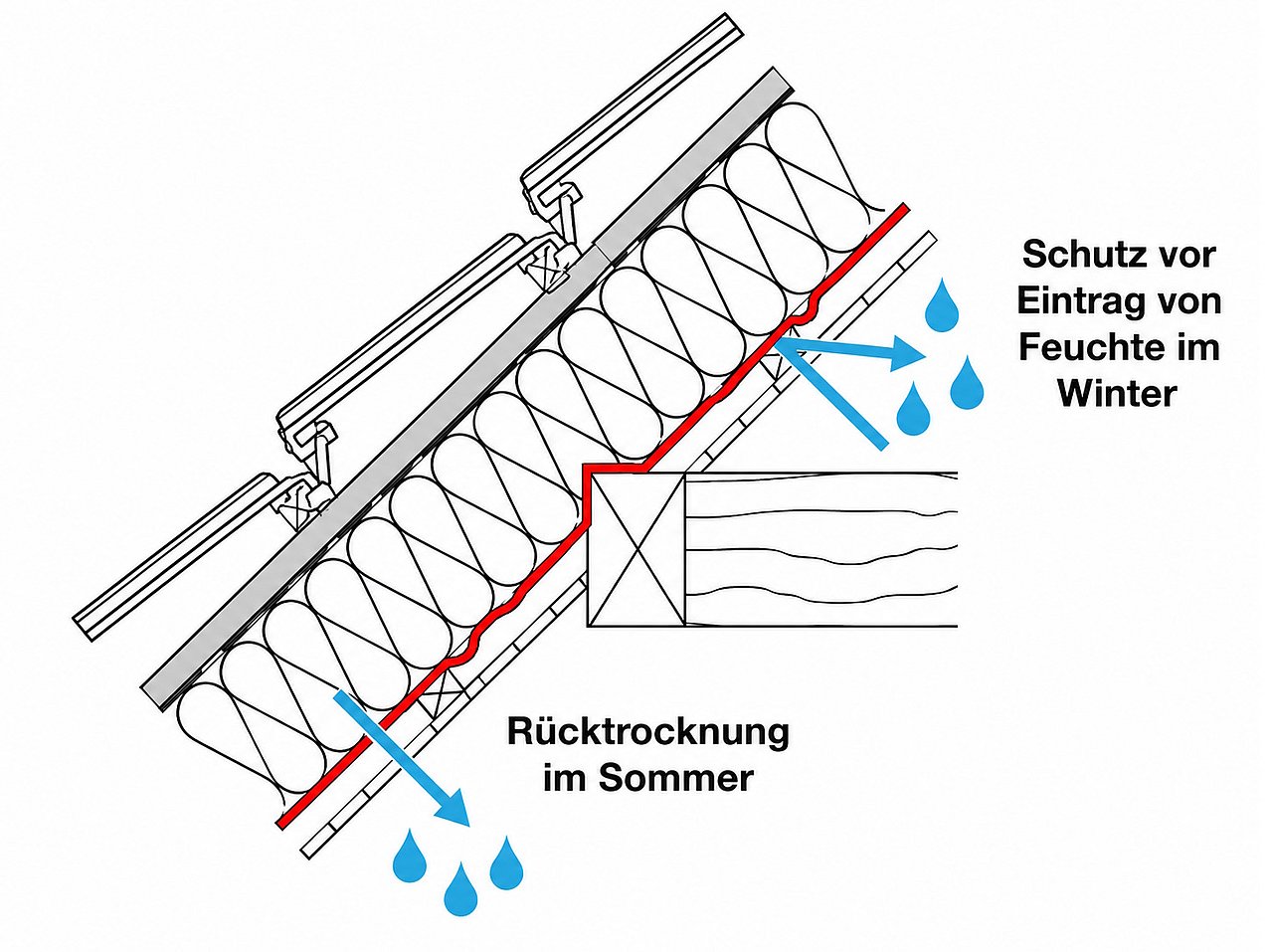

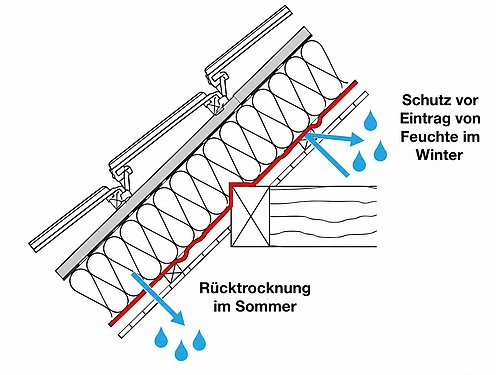

Ein Feuchtigkeitseintrag von der Raumseite in die Gebäudehülle findet über Konvektion (Lufteinströmung von feuchtwarmer Raumluft) und Diffusion statt. Konvektion wird durch eine luftdichte Ebene sowie eine luftdichte Ausführung der Anschlussdetails vermieden. Diffusion wird durch die Auswahl von Baustoffen mit geeignetem Wasserdampf-Diffusionswiderstand (sd-Wert) begrenzt. Der Feuchteeintrag durch Konvektion kann um ein Vielfaches höher sein als der durch Diffusion. Während Plattenmaterialien einen festen Wasserdampf-Diffusionswiderstand (sd-Wert) aufweisen, können Luftdichtheitsbahnen einen variablen sd-Wert haben.

Einbindung von Durchdringungen

Grundsätzlich gilt: Die Anzahl der Durchdringungen sollte gering gehalten werden.

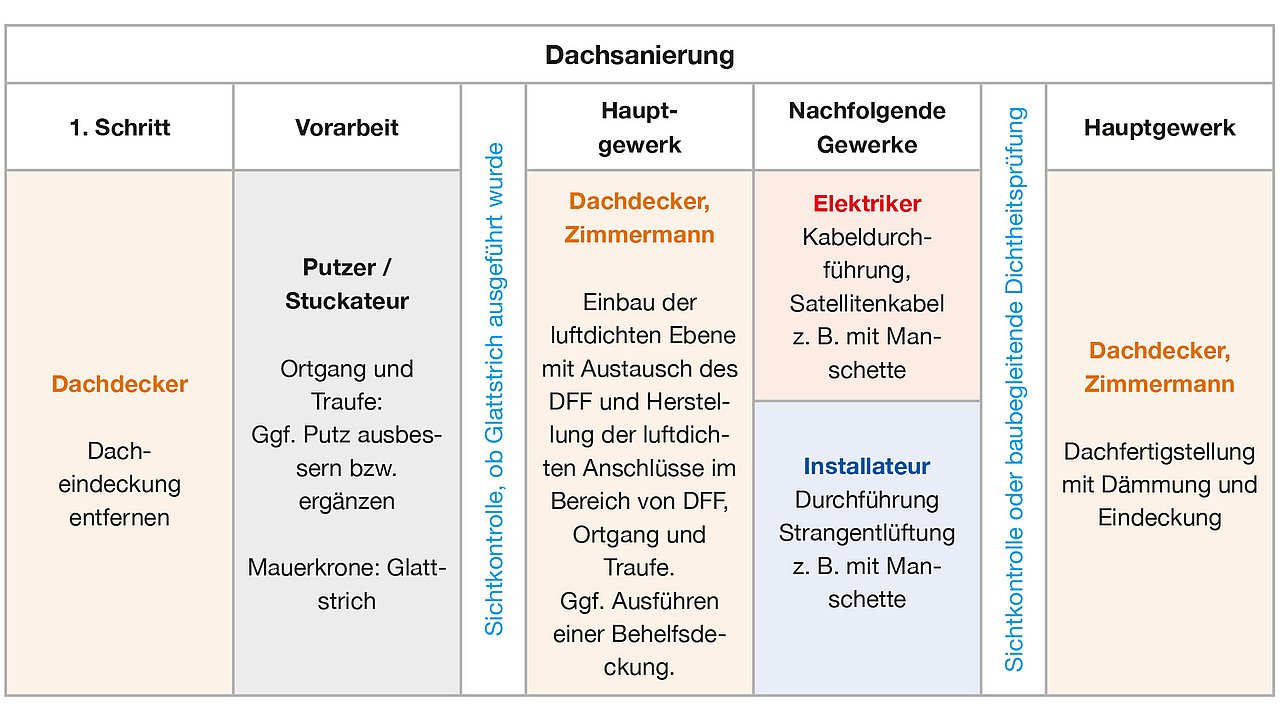

Für notwendige Durchdringungen muss die Ausführungsreihenfolge vorab geklärt sein. Wird beispielsweise ein Sanitärrohr erst nach der Herstellung der luftdichten Ebene installiert, muss im Vorfeld festgelegt werden, wer die dadurch entstehende Durchdringung fachgerecht und dauerhaft luftdicht verschließt und wie die Abdichtung ausgeführt wird. Zweckmäßig sind hier vorgefertigte selbstdichtende Manschetten, die über das Rohr gezogen werden, bevor dieses durch die luftdichte Ebene geschoben wird. Wichtig ist, dass die geplanten Abdichtungsmaterialien pünktlich zur Ausführung auch auf der Baustelle vorhanden sind.

Bündel von Elektrokabeln lassen sich sehr schwer abdichten, egal wie gut das Klebeband ist. Sinnvoll ist es, Leitungen nicht als Kabelbündel, sondern einzeln durch die luftdichte Ebene zu führen. Dafür sind am Markt selbstklebende Manschetten mit Mehrfachdurchdringungen erhältlich.

Schon bei der Planung sollte die Anzahl der Kabel und Rohre durch die luftdichte Ebene möglichst reduziert werden. Eine Installationsebene vor der luftdichten Ebene (z.B. für die elektrischen Leitungen) vermeidet die Durchdringungen in der Luftdichtheitsschicht und aufwendige Abdichtungsarbeiten.

Bei der Einbindung des Schornsteins muss die Luftdichtungsebene so nah wie möglich an den abzudichtenden Schornstein herangeführt werden. Um eine ausreichende Luftdichtheit des Schornsteinmantelsteins zu gewährleisten, wird dieser durchgehend und vollflächig mit einem Glattstrich versehen. Die Anbindung der Luftdichtheitsbahn an den Schornsteinmantelstein erfolgt über Klebemasse, Klebeband oder Anschlusstreifen. Vorkonfektionierte Ecklösungen erleichtern hierbei ein faltenfreies Anbringen sowie die Herstellung der luftdichten Ebene.
