Festo AutomationCenter

Das 67 Meter hohe, ästhetisch anspruchsvolle Bürogebäude kombiniert mehrere aufeinander abgestimmte Technologien zu einem nachhaltigen Energiekonzept.

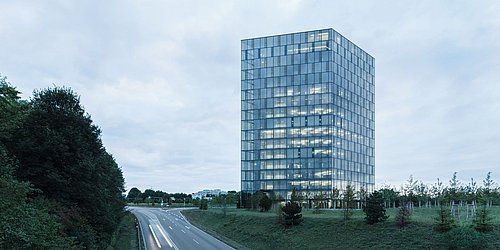

Foto, eine Straße mit Begrünung zu beiden Seiten. Rechts von der Straße befindet sich ein Hochaus mit Glasfassade.

Projekt

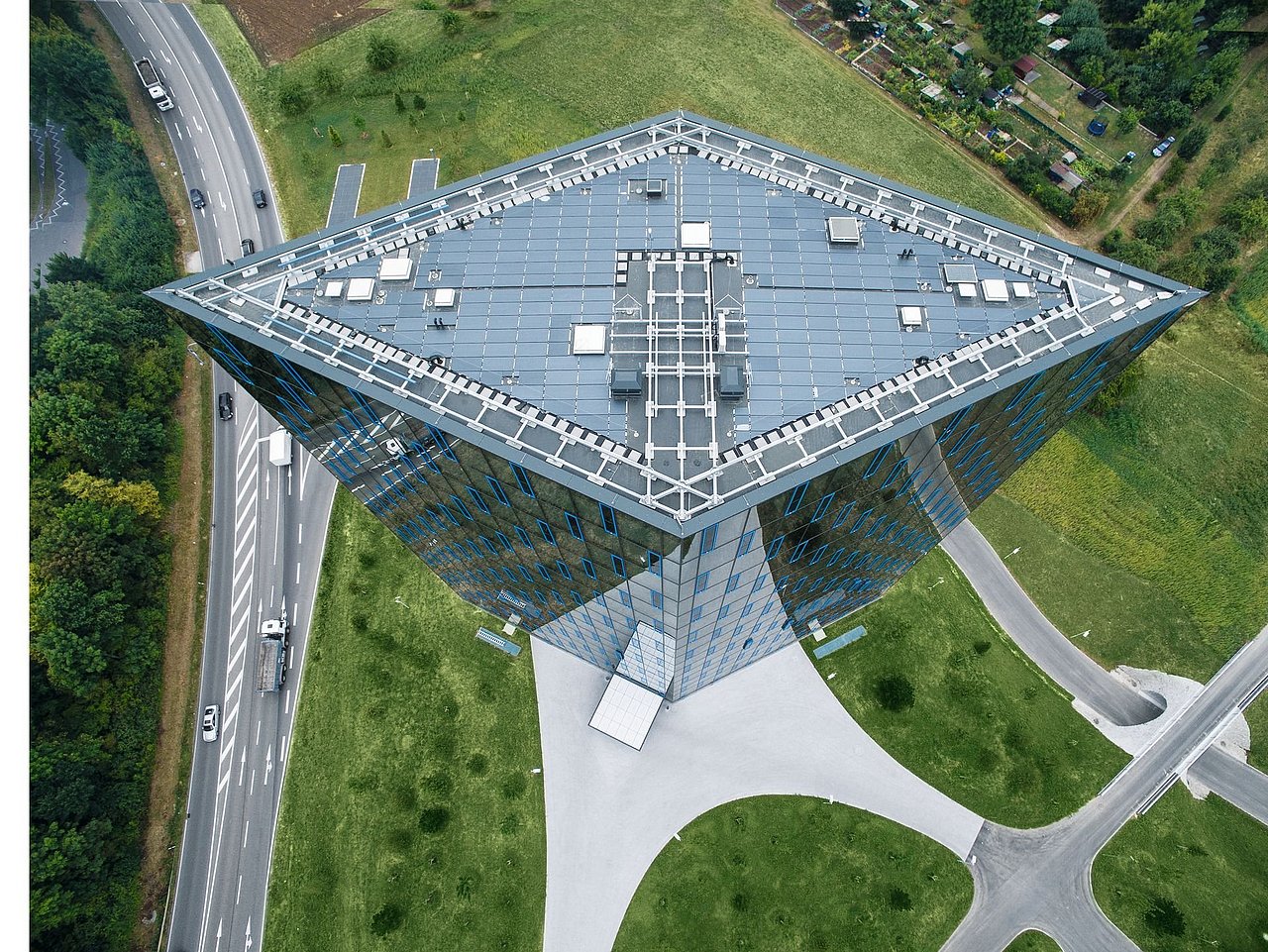

Das rhombusförmige, vollverglaste Festo AutomationCenter mit 16 Hochgeschossen ist Teil des Hauptquartiers des Automatisierungsunternehmens in Esslingen. Der Neubau verbindet hochwertige, ästhetisch anspruchsvolle Architektur mit einem nachhaltigen Energiekonzept.

Die hohe Energieeffizienz des Verwaltungsgebäudes mit Büro- und Veranstaltungsräumen wird durch die Kombination innovativer Technologien erzielt. Als Energiequellen kommen unter anderem Geothermie und Solarenergie zum Einsatz, zur Steigerung der Energieeffizienz stehen Wärmepumpen zur Verfügung, ein Eisspeicher dient als Speichermedium.

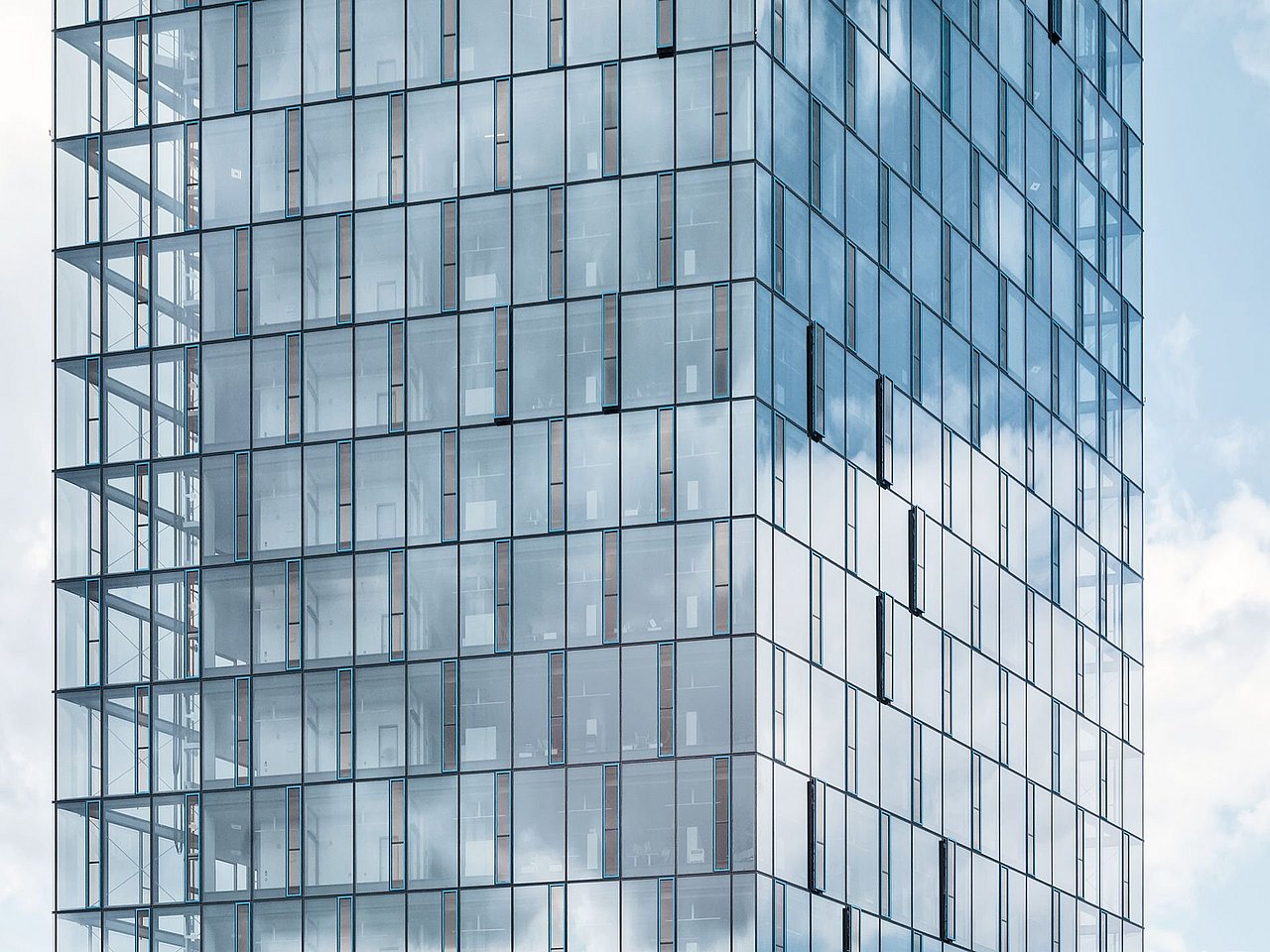

Die vollverglaste Fassade ist als intelligente Abluftfassade konzipiert und lässt sich vollautomatisch den Licht- und Witterungsbedingungen anpassen.

Eine komplexe Gebäudeautomation steuert alle Bereiche der technischen Infrastruktur, unter anderem Energiemanagement, Heizung, Lüftung, Klima und Beschattung.

  • 65% Erneuerbare Energien
  • Energieeffizienz
  • Neubau
  • Nichtwohngebäude
  • Wärmepumpe

Bautafel:

BAUVOLUMEN
12.000 m²

ENERGETISCHER ZUSTAND
DGNB Zertifikat in Platin

VERWENDETES MATERIAL
Fundament und Statik: 5 Stahlverbundstützen kombiniert mit zwei vertikalen Gebäudekernen

Tragwerk: Stahlbetonskelettbau, Flachdecken, Stützen, aussteifende Kerne

Decken: Hohlkörper ~ 50 cm, Doppelboden ~ 40 cm; ca. 11 m Spannweite; in Decken integriert: Lüftung und Installationen, Sprinkler

Fassade: Fläche: 8.500 m²,  3-fach-Isolierverglasung; U-Wert: 1,3 W/m²;  Gesamtenergiedurchlass (Sommer): min. 20 %; iIndividuell und nutzerabhängig steuerbare Blendschutzbehänge

VERWENDETE GEBÄUDETECHNIK
Eisspeicher: 1.300 m³ Inhalt

Wärme- und Kältebereitstellung: 2 reversible Wärmepumpen

Wärme- und Kälteübergabe: wassergeführte Bauteilaktivierung (Sommer)

Geothermie: 49 Erdsonden, 2.940 m Gesamtlänge

Wasserinhalt: 1.000 Liter (ohne Glykol wegen Wasserschutz)

Frischluftversorgung: Lüftungsanlage mit Wärmerückgewinnung und Zuluftbefeuchtung

Adiabate Abluftkühlung: kühlt die Zuluft ohne Einsatz von Strom

Zufuhr durch Quellluftauslässe im Doppelboden

Sprinklertanks als Spitzenlastpuffer

Diese Inhalte können nicht angezeigt werden, da die Marketing-Cookies abgelehnt wurden. Klicken Sie hier , um die Cookies zu akzeptieren und den Inhalt anzuzeigen!

Herausforderungen

Eine wichtige Herausforderung stellte die Ausgestaltung der vollverglasten Fassade dar, um im Gebäude in jeder Jahreszeit und bei allen Witterungsverhältnissen angenehme Raumtemperaturen und Lichtverhältnisse zu gewährleisten.

Die zweite Herausforderung lag in der Entwicklung und Implementierung eines ganzheitlichen Energiekonzeptes, um auf fossile Brennstoffe verzichten zu können.

Ziele & Erfolge

Bei der Ausgestaltung der Fassade fiel die Entscheidung auf elektrisch schaltbare Verglasungen, die in Aluminiumbauteile eingebettet sind, sowie eine speziell für die vollverglaste Fassade des Gebäudes entwickelte Abluftkühlung.

Die Klimatisierung der Räume erfolgt durch Betonkernaktivierung, Unterflurkonvektoren und Quellluft. Ein Mehrquellen-Wärmepumpenkonzept kombiniert einen 1.300 m³ großen Eisspeicher, ein 49 Sonden umfassendes Erdsondenfeld und eine die Außenluft nutzende reversible Wärmepumpenanlage. Alle Komponenten sind miteinander vernetzt und werden vollautomatisch gesteuert. Das umfangreiche Mess- und Monitoringsystem liefert wichtige Daten, um die vorhandene Anlagentechnik kontinuierlich zu optimieren.

Lessons learned

Das AutomationCenter verdeutlicht, dass sich beim Neubau von Bürogebäuden Ästhetik, Technologie und Energieeffizienz ohne Verlust an Komfort miteinander verbinden lassen.

Kontakt & Akteure

Ihr persönlicher Kontakt

architekturbüro jaschek gmbh

E-Mail schreiben
Foto, Nahaufnahme von mehreren Stecknadeln in einer Pinwand, die mit Bindfäden untereinander verbunden sind.
Akteure

BAUHERR Festo AG & Co. KG

ARCHITEKT architekturbüro jaschek, Stuttgart

ENERGIEKONZEPT Pfeil & Koch ingenieurgesellschaft GmbH & Co. KG, Stuttgart
