Sockelbereiche planen und ausführen: Feuchte-, Wärme- und Witterungsschutz
Stand: Juli 2026Artikel
Der Sockelbereich gehört zu den am stärksten beanspruchten und zugleich am häufigsten unterschätzten Zonen der Gebäudehülle. Auf engem Raum treffen
- Erdberührte Bauteile,
- Außenwand,
- Abdichtung,
- Perimeter- oder Sockeldämmung,
- Putz- beziehungsweise Bekleidungssystem,
- Gelände- oder Belagsanschluss,
- Spritzwasser,
- Kapillarer Feuchtetransport,
- Frost-Tau-Beanspruchung
- und mechanische Einwirkungen zusammen.
Der Sockel ist deshalb kein gestalterischer Abschluss, sondern eine bauphysikalische Schnittstelle mit unmittelbarer Bedeutung für Dauerhaftigkeit, Hygiene, Energieeffizienz und Instandhaltungsaufwand.
Die folgenden Baustellenbilder zeigen diese Schnittstellenproblematik in verschiedenen Zuständen: freigelegte historische Mauerwerkszonen, feuchte- und salzbelastete Putz- und Sockelbereiche, zweischaliges Mauerwerk im Bauzustand sowie eine Neubauausführung mit WDVS und separater Sockel-/Perimeterdämmung. Für alle Bildbefunde gilt methodisch: Die Analyse beschreibt nur, was sichtbar ist, und formuliert daraus fachlich begründete Prüf- und Risikoindikatoren. Nicht sichtbare Schichten, zum Beispiel die tatsächliche Abdichtungsführung, die Haftzugfestigkeit des Untergrundes, die Salzbelastung oder die Feuchteverteilung im Querschnitt, können aus Fotos allein nicht abschließend bewertet werden.

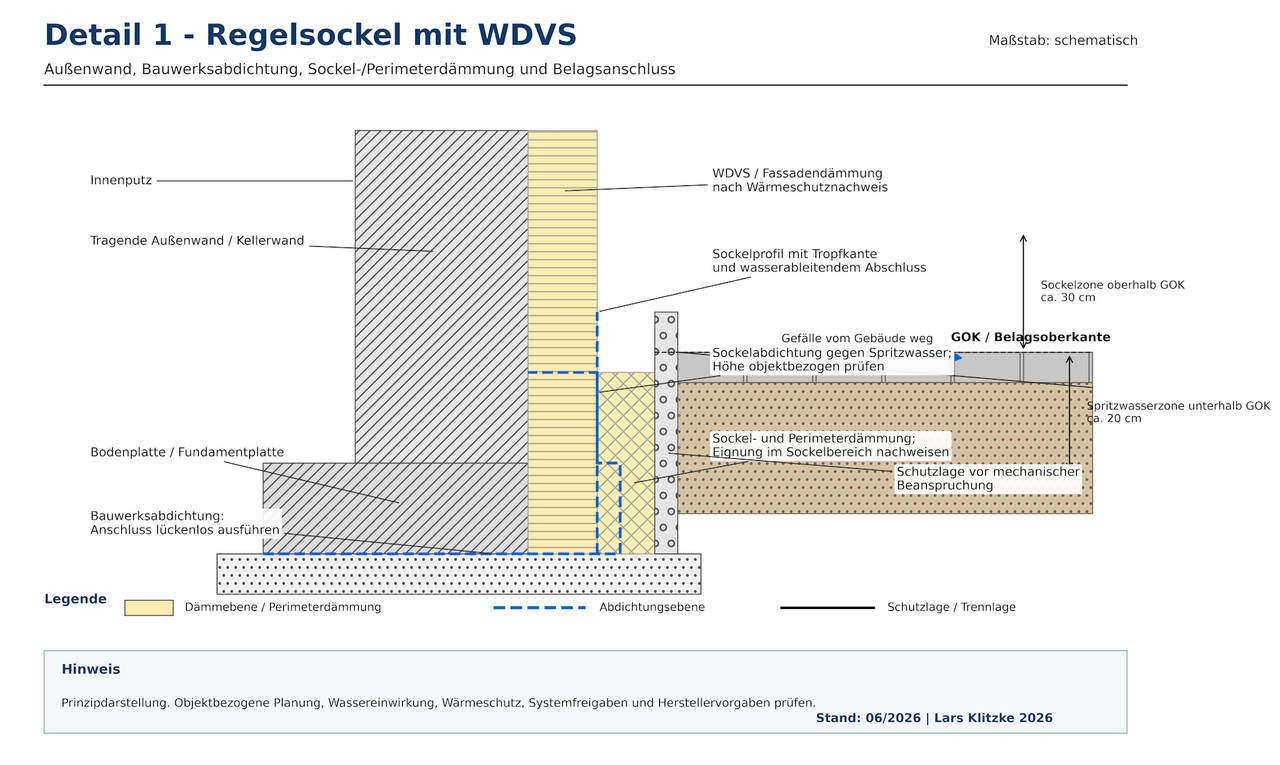

Lesart der Detailzeichnungen
Die Zeichnungen zeigen Prinzipien der Sockelausbildung. Maßangaben, Materialwahl, Abdichtungsbauart, Dämmstofftyp, Schutzschichten, Rinnen und Entwässerung sind objektbezogen nach Wassereinwirkung, Baugrund, Nutzung, Systemzulassung und Herstellervorgaben zu prüfen.
Dokumentations- und Rechtehinweis
Alle in diesem Artikel verwendeten Baustellenbilder und Grafiken stammen von Lars Klitzke, HSZG, 2026. Die Zeichnungen sind schematische Prinzipdarstellungen. Sie ersetzen keine objektbezogene Planung, keine bauaufsichtliche Zulassung, keine Systemfreigabe und keine Herstellerangaben. Normtexte und Normabbildungen werden nicht reproduziert.
Warum der Sockelbereich besondere Aufmerksamkeit erfordert
Sockelschäden entstehen selten durch einen einzelnen Fehler. Häufig liegt eine gestörte Detailkette vor:
- Die spätere Geländeoberkante wird höher ausgeführt als geplant.
- Die Abdichtung endet zu früh oder ist nicht lückenlos an horizontale Sperren angeschlossen.
- Durchdringungen werden nachträglich gesetzt.
- Schutzlagen fehlen.
- Sockelputze sind nicht ausreichend spritzwasserrobust.
- Die Dämmebene wird im Wandfuß unterbrochen.
- Beläge leiten Wasser zum Gebäude statt davon weg.
Der Sockel zeigt damit, wie gut Planung, Schnittstellen und Ausführung aufeinander abgestimmt sein müssen.
Sockelsanierung: Planung, Ausführung und Abnahme sicher prüfen
Die Sockelzone ist besonderen Einwirkungen ausgesetzt und stellt eine wichtige Schnittstelle zwischen Gebäudehülle, Abdichtung und Außenanlagen dar. Die Checklisteunterstützt dabei, wesentliche Anforderungen bei Planung, Ausführung und Abnahme zu prüfen.
Feuchteschutz im Sockelbereich sicherstellen
Für den Sockelbereich ist das Zusammenspiel von Feuchtigkeit und Wärme besonders wichtig. Von außen wirken Schlagregen, Spritzwasser, Bodenfeuchte und unter ungünstigen Randbedingungen aufstauendes Wasser auf den Sockel ein. Hinzu kommen kapillare Transportprozesse in mineralischen Baustoffen, Feuchtebelastungen aus angrenzenden Belagsflächen sowie mechanische Einwirkungen durch Anfüllen, Verdichten, Schneeräumung, Streugut, Reinigung oder Nutzung. Wird ein Sockel wiederholt durchfeuchtet, leiden wohl die Oberflächenqualität als auch die Frostbeständigkeit. Zudem kann sich die wärmedämmende Wirkung angrenzender Baustoffschichten verschlechtern. Zusätzlich können gelöste Salze transportiert und bei Verdunstung an oder nahe der Oberfläche konzentriert werden.
Für die Abdichtung erdberührter Bauteile ist die Normenreihe DIN 18533 maßgebend. Entscheidend sind Wassereinwirkung, Untergrund, Nutzung, Rissverhalten, Abdichtungsbauart und Anschlussdetails. Im Sockelbereich sind regelmäßig Spritzwasser und Bodenfeuchte am Wandsockel zu berücksichtigen. Je nach Objekt können jedoch Faktoren wie Hanglage, bindige Böden, die Art der Arbeitsraumverfüllung, eine fehlende Vorflut, barrierearme Türanschlüsse, Lichtschächte oder hoch liegende Terrassen die Feuchtebeanspruchung deutlich beeinflussen.

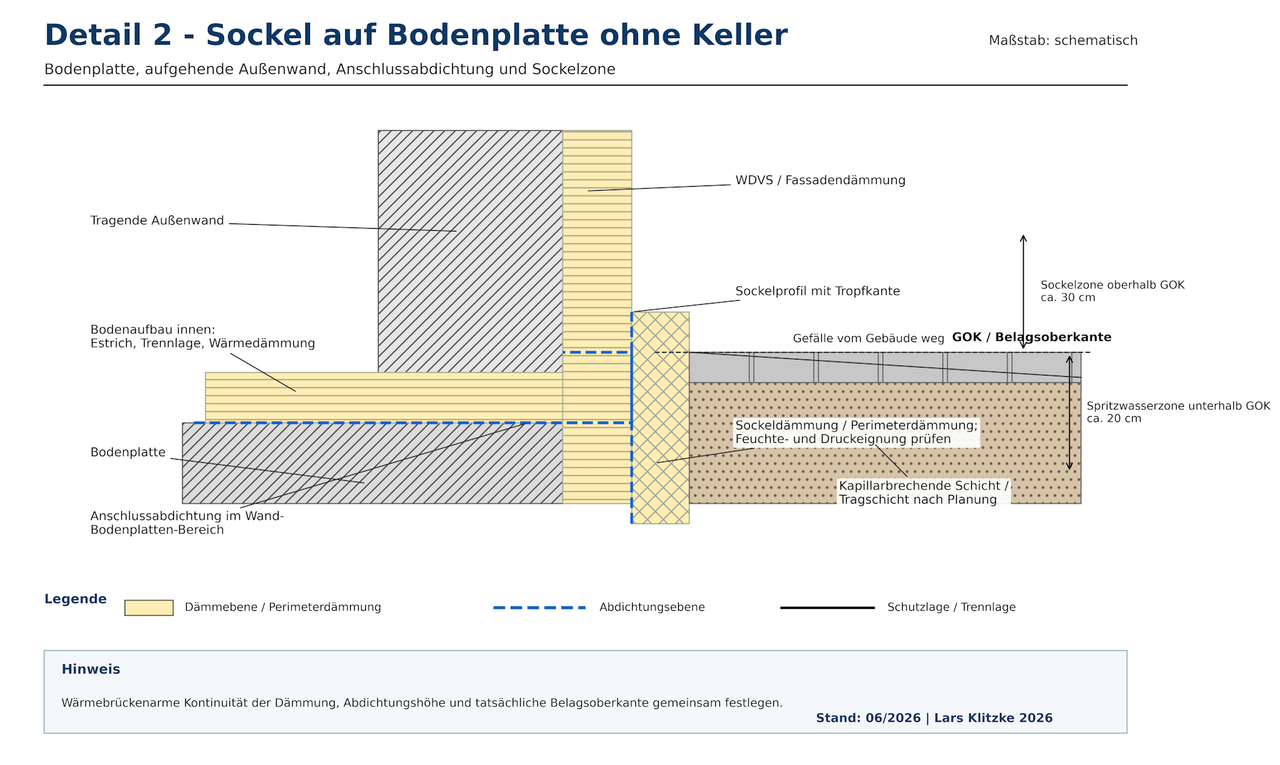

Die häufig genannte Sockelzone von etwa 30 cm oberhalb und etwa 20 cm unterhalb der Gelände- beziehungsweise Belagsoberkante dient als planerische Orientierung. Sie ist jedoch nicht als schematische Universallösung zu verstehen. Maßgebend ist die tatsächlich wasserführende Ebene: Oberkante Pflaster, Terrasse, Kiesstreifen, Rinne, Podest, Erdreich oder sonstige angrenzende Außenanlage. Wird diese Ebene im Bauablauf verändert, verändern sich auch Spritzwasserzone, Abdichtungshöhe, Putzbeanspruchung und gegebenenfalls die erforderliche Schutz- und Entwässerungslogik.
Sockelanschlüsse und Durchdringungen sorgfältig planen
Besondere Sorgfalt erfordern Durchdringungen, Fensterbänke, Türschwellen, Lichtschächte, zweischalige Mauerwerksfüße und historische Sockel. Eine Durchdringung im Sockel ist immer ein potenzieller Wasserpfad. Eine Fensterbank ist nur dann dauerhaft funktionsfähig, wenn sie Wasser kontrolliert nach außen ableitet und seitlich sowie rückseitig schlagregendicht an den Fassadenaufbau eingebunden ist.
Praxisbeispiel: Sockelanschluss mit Durchdringung und Belagsanschluss

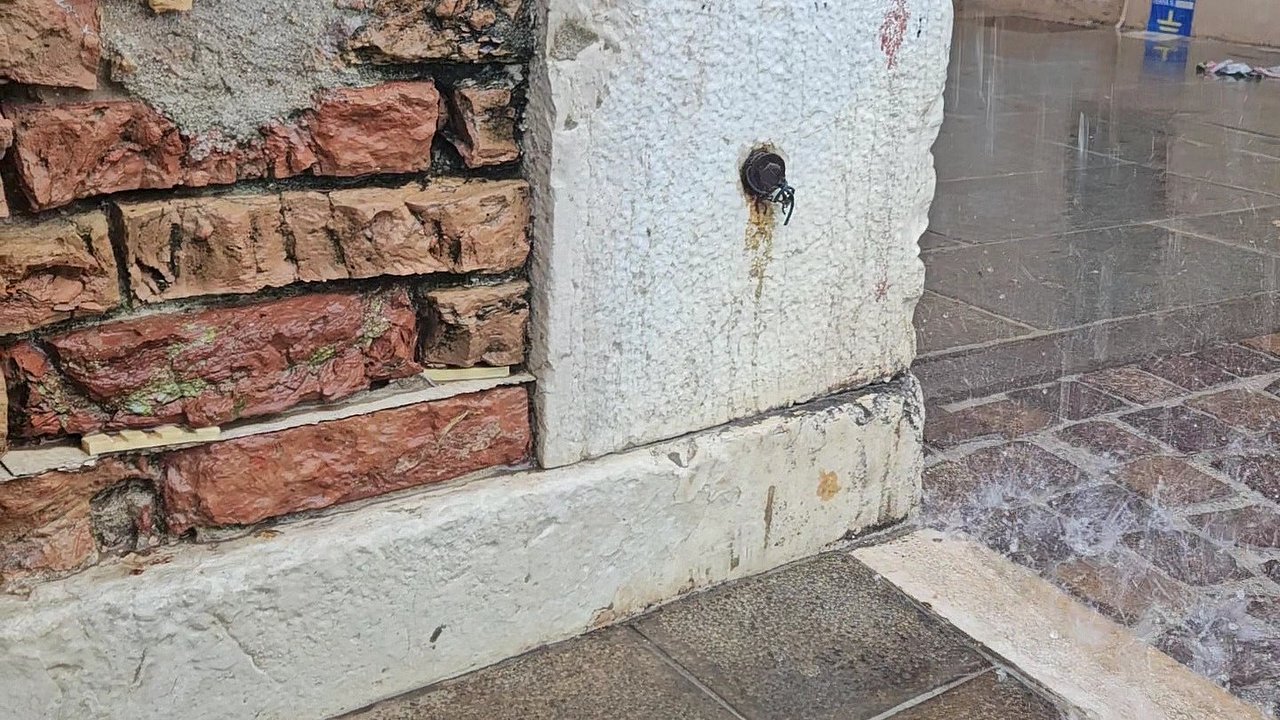

Das Bild zeigt einen kritischen Sockel- und Fassadenanschluss im Bestand beziehungsweise in einer Freilegungs- oder Sanierungsphase.
Sichtbar sind ein unregelmäßiges Ziegelmauerwerk, weiße Platten im Sockel-/Fassadenbereich, ein massiver Sockelstreifen und ein unmittelbar angrenzender harter Außenbelag. Die Oberflächen sind nass. Dadurch wird die Spritzwasser- und Oberflächenwasserbeanspruchung des Anschlusses sehr deutlich.
Sichtbar ist, dass die Materialien in einer stark beanspruchten Sockelzone liegen, Plattenfugen erkennbar sind und eine runde Durchdringung mit bräunlicher Ablaufspur vorhanden ist.
- Nasser Außenbelag unmittelbar am Sockel
- Technische Einordnung: Hinweis auf hohe Spritzwasser- und Randfugenbeanspruchung
- Prüfkonsequenz: Gefälle, wasserführende Ebene, Rinne/Randfuge und Abdichtungshöhe prüfen
- Freigelegtes, unregelmäßiges Ziegelmauerwerk
- Technische Einordnung: Kapillaraktive und möglicherweise salzbelastete Bestandszone
- Prüfkonsequenz: Feuchte- und Salzdiagnostik sowie Fugenfestigkeit vor Überarbeitung prüfen
- Runde Durchdringung mit Ablaufspur
- Technische Einordnung: Potenzielle Leckage- oder Korrosionsstelle im Sockel
- Prüfkonsequenz: Art der Durchdringung klären und systemgerechte Abdichtung nachweisen
- Plattenfugen im Sockelbereich
- Technische Einordnung: Mögliche Riss- und Feuchtepfade, sofern nicht systemgerecht armiert und abgedichtet
- Prüfkonsequenz: Systemaufbau, Armierung, Sockelputz und Herstellerfreigabe prüfen
Fachliche Kernaussage
Als Endzustand wäre der sichtbare Zustand nicht ausreichend. Als Zwischenzustand ist er nur dann akzeptabel, wenn Abdichtung, Durchdringung, Plattenfugen, Sockelputz, Schutzlage und Wasserableitung vor dem Schließen nachweislich geprüft und dokumentiert werden.
Bestandsmauerwerk im Sockelbereich bewerten
Bei historischen Sockeln kommt ein weiterer Aspekt hinzu: Bestandsmauerwerk, Naturstein, Ziegel, Altputz und frühere Beschichtungen weisen oft unterschiedliche Kapillarität, Salzbelastung, Festigkeit und Diffusionsfähigkeit auf. Eine dichte Beschichtung auf feuchte- oder salzbelastetem Mauerwerk kann kurzfristig optisch beruhigen, langfristig aber Feuchteumlagerungen, Salzkonzentrationen und Abplatzungen oberhalb der dichten Zone begünstigen. Deshalb sollte jeder Sanierung zunächst eine Ursachenanalyse vorausgehen. Vor der Auswahl des Putz- oder Beschichtungssystems sind die Feuchtequelle, die Wasserführung, die Salzbelastung, die Festigkeit des Untergrunds sowie und vorhandene Sperrebenen zu bewerten.
Praxisbeispiel: Freigelegtes Bestandsmauerwerk

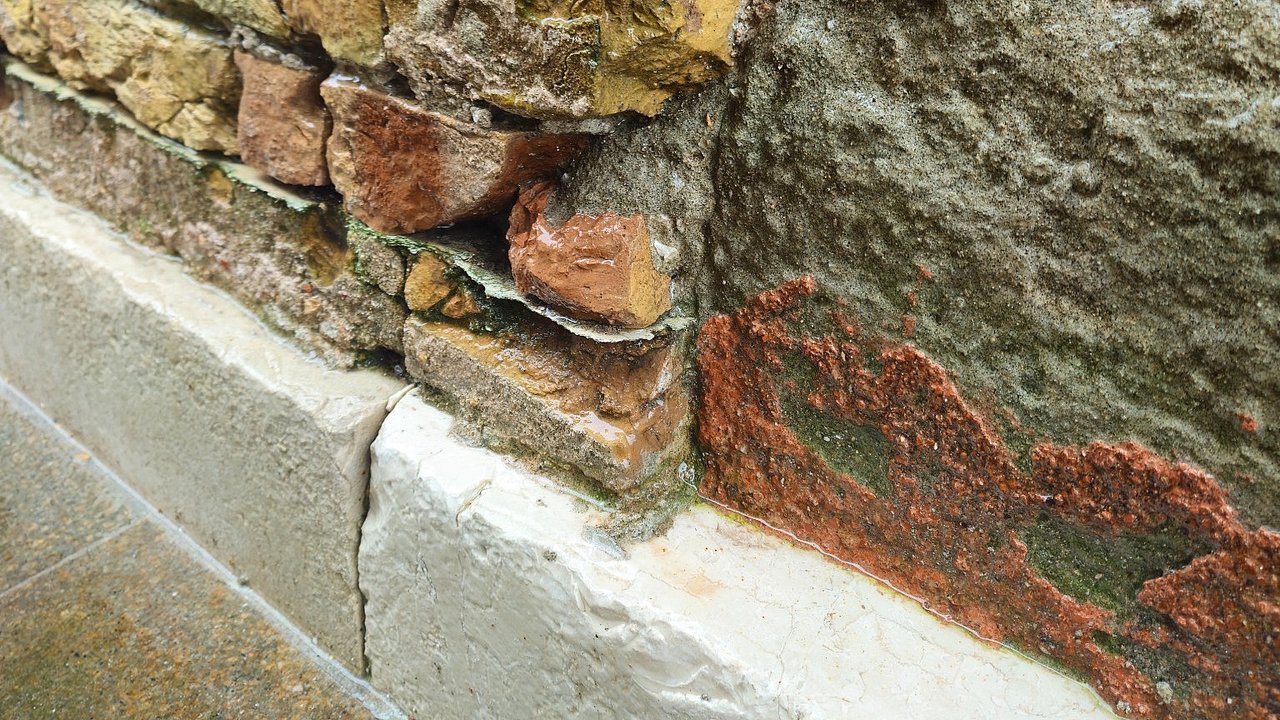

Das Bild zeigt einen feuchtebelasteten Sockelbereich mit freigelegtem Ziegelmauerwerk, älteren Putz- beziehungsweise Mörtelflächen und einem weiß beschichteten Sockelstreifen. Die Oberfläche ist nass. Damit treten typische Schwachstellen historischer Sockel hervor: kapillar leitfähige Baustoffe, heterogene Materialübergänge, unklare Abdichtungsebene, Spritzwasserbeanspruchung und mögliche Salzumlagerungen.
Das Mauerwerk weist unterschiedliche Steinqualitäten, offene oder ausgewaschene Fugen, lokale Fehlstellen und raue Oberflächen auf. Solche Bestandsuntergründe dürfen nicht nur optisch geschlossen werden. Vor einer Sanierung sind Feuchtequelle, Salzbelastung, Untergrundfestigkeit, vorhandene Sperrebene und Wasserführung zu klären. Eine sehr dichte Sockelbeschichtung kann bei feuchte- oder salzbelastetem Mauerwerk die Austrocknung behindern und Schäden in angrenzende Zonen verlagern.
- Heterogener Ziegel-/Mörtelverbund
- Technische Einordnung: Unterschiedliche Kapillarität und Festigkeit
- Prüfkonsequenz: Reinigung, Fugeninstandsetzung und Festigkeitsprüfung vor Neuaufbau
- Helle Ablagerungen und Verfärbungen
- Technische Einordnung: Mögliche Salz- und Feuchteindikatoren
- Prüfkonsequenz: Salzuntersuchung und Feuchtemessung höhenbezogen durchführen
- Weiß beschichteter Sockelstreifen
- Technische Einordnung: Mögliche diffusionshemmende oder rissanfällige Altbeschichtung
- Prüfkonsequenz: Schichtaufbau und Diffusionsverhalten prüfen, keine dichte Überarbeitung ohne Ursachenklärung
- Belag direkt am Sockel
- Technische Einordnung: Spritzwasserzone und möglicher Feuchteeintrag
- Prüfkonsequenz: Gefälle, Randanschluss und Wasserführung dokumentieren
Fachliche Kernaussage
Die Sanierungslogik lautet: Ursache klären, Mauerwerk und Fugen instand setzen, Feuchte- und Salzbelastung bewerten, Abdichtungsebene objektbezogen planen, Sockel spritzwasserrobust ausbilden und Belag entwässernd vom Gebäude wegführen.

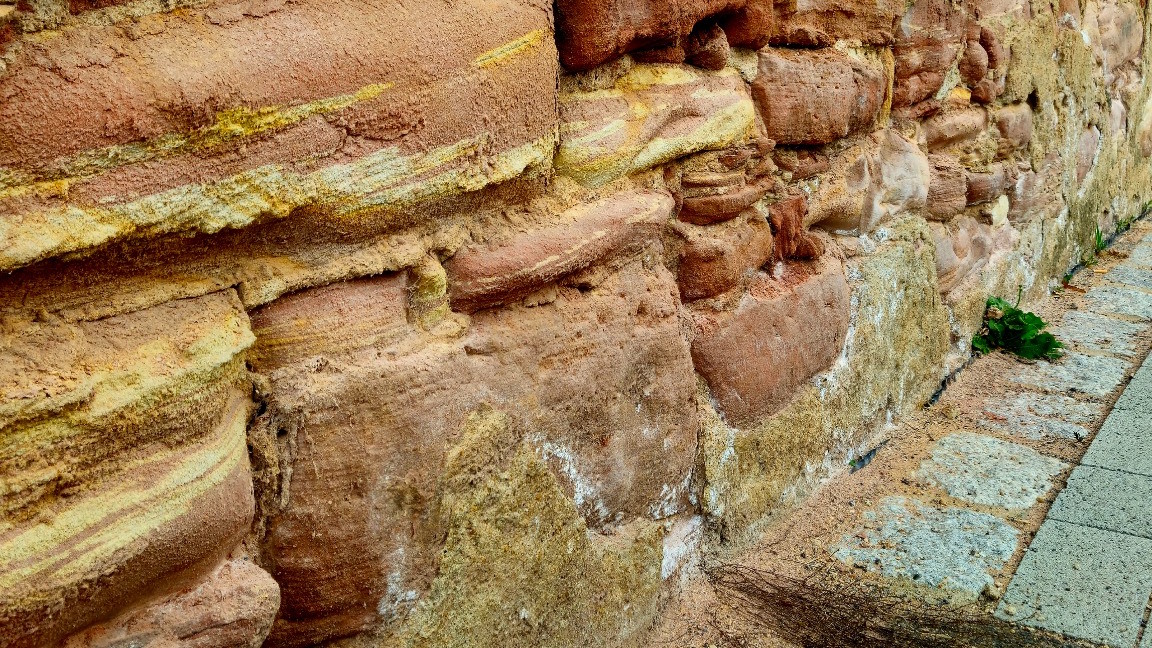

Praxisbeispiel: Historischer Sockel
Das Bild zeigt einen historischen Sockelbereich mit stark heterogenem Mauerwerks- und Putzbestand. Erkennbar sind Naturstein- oder Werksteinbereiche, Ziegelanteile, Altputzreste, Abplatzungen und ein unmittelbar angrenzender Gehweg beziehungsweise Belag. Die Oberfläche weist helle Ablagerungen, Ausbrüche und Materialverluste auf. Aus dem Foto allein kann keine eindeutige Schadensursache abgeleitet werden. Sichtbar ist jedoch ein klassisches Risikobild aus Feuchtewechsel, Salztransport, mechanischer Beanspruchung und möglicherweise fehlender oder nicht mehr wirksamer Sockelabdichtung.
Besonders kritisch ist die Kombination aus kapillaraktiven Baustoffen, fehlender klarer Trennung zur Belagsfläche und heterogenen Reparaturschichten. Wenn ein historischer Sockel dauerhaft im Spritzwasserbereich liegt, entstehen häufig zyklische Durchfeuchtung und Trocknung. Dabei können Salze wandern und kristallisieren; Frost-Tau-Wechsel und mechanische Belastungen verstärken die Schädigung.
- Abplatzungen und freigelegte Schichten
- Technische Einordnung: Hinweis auf gestörten Verbund und mögliche Feuchte-/Salzbelastung
- Prüfkonsequenz: Putz- und Mörtelverträglichkeit, Salzgehalt und Untergrundfestigkeit prüfen
- Direkter Gehweg-/Belagsanschluss
- Technische Einordnung: Dauerhafte Spritzwasser- und Randfugenbeanspruchung
- Prüfkonsequenz: Wasserableitung, Belagsgefälle und Sockelhöhe prüfen
- Heterogene Reparatur- und Altputzflächen
- Technische Einordnung: Unterschiedliche Feuchteaufnahme und Trocknung
- Prüfkonsequenz: Sanierungsmörtel und Beschichtung materialverträglich auswählen
- Historischer Bestand
- Technische Einordnung: Denkmal- und substanzschonende Sanierung erforderlich
- Prüfkonsequenz: Bestandsdiagnostik vor Eingriff: Feuchte, Salze, Festigkeit, Materialanalyse.
Fachliche Kernaussage
Bei historischen Sockeln ist eine rein optische Überarbeitung regelmäßig nicht ausreichend. Wissenschaftlich belastbar ist nur ein Vorgehen, das Feuchteursache, Salzhaushalt, Materialverträglichkeit und Wasserführung vor der Auswahl des Sanierungssystems klärt.

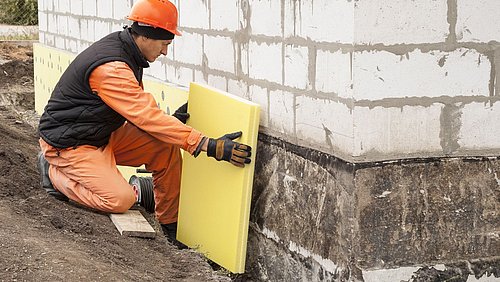

Wärmebrücken und Dämmung berücksichtigen
Auch aus Sicht des Wärmeschutzes ist der Sockel ein kritischer Bereich. Außenwand, Bodenplatte, Kellerdecke, Kellerwand, Perimeterdämmung, Fassadendämmung und Innenputz treffen in einem geometrisch komplexen Bereich zusammen. Endet die Dämmebene zu früh oder entsteht ein konstruktiver Versatz, kann eine Wärmebrücke entstehen. Planungsgrundlagen liefern unter anderem DIN 4108-2 und DIN 4108 Beiblatt 2. Diese ersetzen aber keine objektbezogene Detailplanung, weil Feuchte-, Brand-, Schall-, Standsicherheits- und Gebrauchstauglichkeitsanforderungen zusätzlich zu berücksichtigen sind.
Bei WDVS-Ausführungen muss der Sockel als Systemdetail verstanden werden. DIN 55699:2017-08 gilt für Anwendung und Verarbeitung bestimmter außenseitiger Wärmedämmverbundsysteme (WDVS) und enthält Planungshinweise. Für die konkrete Ausführung bleiben Systemzulassung, ETA, abZ/aBG, Herstellervorgaben und objektspezifische Detailplanung maßgeblich. Sockel- und Perimeterdämmstoffe müssen für Feuchte-, Druck- und Frostbeanspruchung sowie für die vorgesehene Einbaulage geeignet sein; normale Fassadendämmstoffe sind im erd- oder spritzwasserbeanspruchten Bereich nicht automatisch verwendbar.
Praxisbeispiel: Neubau-Sockelausbildung mit WDVS und Perimeterdämmung

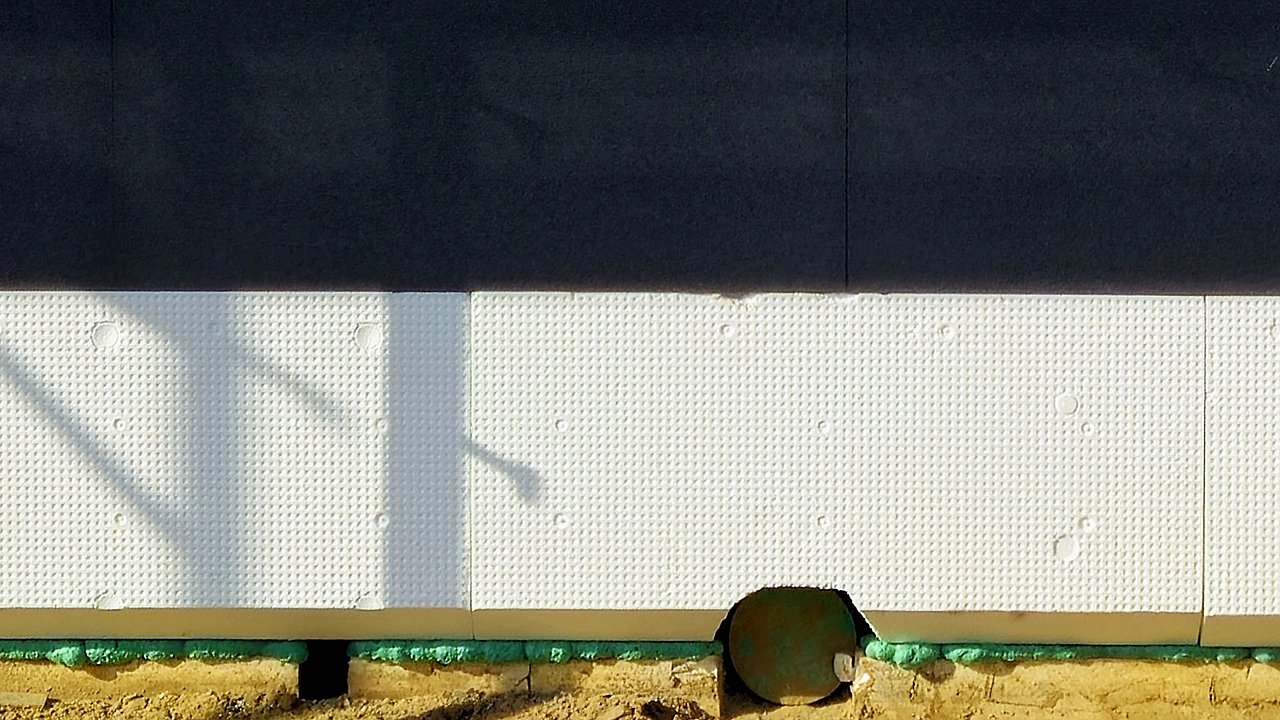

Das Bild zeigt eine Neubauausführung vor dem endgültigen Armierungs-, Putz-, Sockel- und Geländeanschluss. Sichtbar sind dunkle Fassadendämmplatten im oberen Bereich und helle Dämmplatten im unteren Sockelbereich.
Dieser Dämmstoffwechsel ist grundsätzlich plausibel, weil der Sockel andere Anforderungen an Feuchtebeständigkeit, Druckfestigkeit und mechanische Robustheit stellt als die Normalfassade. Die genaue Materialart und Systemfreigabe sind aus dem Bild nicht ableitbar und müssen projektbezogen nachgewiesen werden.
Kritisch zu prüfen sind der Übergang zwischen WDVS und Sockel-/Perimeterdämmung, die noch offene Geländezone, die Durchdringung im unteren Bereich und der Fensterbankanschluss. Montageschaum oder Fugenfüllstoff darf keine Abdichtung ersetzen. Die spätere Gelände- beziehungsweise Belagshöhe entscheidet darüber, wie weit Abdichtung, Sockelputz und Schutzlage geführt werden müssen.
- Dunkle Fassadendämmung und helle Sockeldämmung
- Technische Einordnung: Dämmstoffwechsel im beanspruchten Sockelbereich
- Prüfkonsequenz: Systemfreigabe, Materialeignung und fluchtgerechten Anschluss prüfen
- Offene Gelände-/Baugrubenzone
- Technische Einordnung: Spätere wasserführende Ebene noch nicht sichtbar
- Prüfkonsequenz: Endgültige Gelände-/Belagshöhe markieren und Abdichtungshöhe ableiten
- Runde Durchdringung im Sockel
- Technische Einordnung: Typischer Schwachpunkt für Feuchteeintrag
- Prüfkonsequenz: Dichtmanschette oder systemgerechte Einbindung in Abdichtung nachweisen
- Fensterbank-/Brüstungsanschluss im Bauzustand
- Technische Einordnung: Risiko der Wasserführung hinter das WDVS
- Prüfkonsequenz: Seitliche und rückseitige Abdichtung, Tropfkante und Fensterbankgefälle prüfen
Fachliche Kernaussage
Als Zwischenzustand ist der Aufbau plausibel. Fachgerecht wird er erst durch nachweisbare Abdichtung, systemkonforme Armierung, spritzwasserrobusten Sockelputz, Schutzlage, kontrollierte Durchdringung und definierte Wasserableitung vom Gebäude weg.
Besondere Anforderungen bei Holzanschlüssen
Bei Sockeln mit Schwellbalken oder sonstigen Holzanschlüssen kommt dem konstruktiven Holzschutz eine besondere Bedeutung zu. DIN 68800-2:2022-02 behandelt vorbeugende bauliche Maßnahmen im Hochbau zur Sicherung der Dauerhaftigkeit von Holzbauteilen. Holz reagiert empfindlich auf dauerhafte Feuchtebelastungen. Besonders kritisch sind Spritzwasser, aufsteigende Feuchtigkeit sowie Anschlüsse, bei denen Wasser nicht ausreichend abgeführt wird. Aus den Fotos allein lässt sich die Holzfeuchte, die Lage einer horizontalen Sperre oder die konstruktive Trennung gegenüber Spritzwasser und aufsteigender Feuchte nicht sicher bestimmen. Diese Punkte sind deshalb als Prüfbedarf und nicht als Befund zu formulieren.
Praxisbeispiel: Sockel mit Schwellbalken und Pflasteranschluss

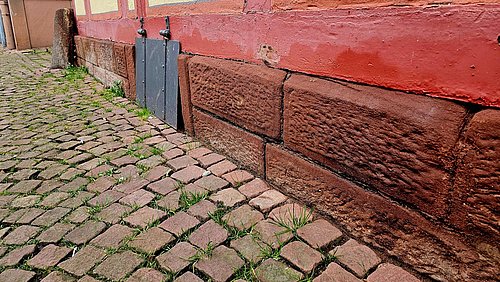

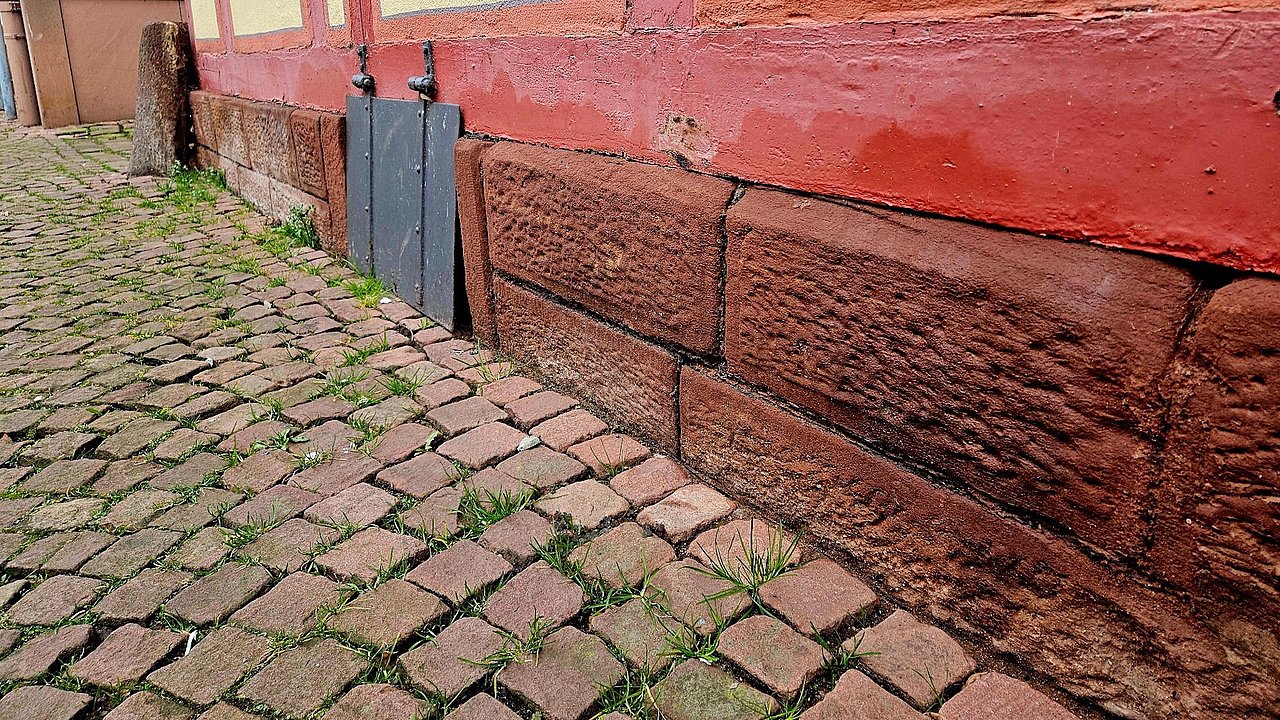

Das Bild zeigt eine Sockelzone unterhalb einer Fachwerk- beziehungsweise Holzschwellenkonstruktion. Erkennbar sind ein massiver Naturstein- oder Sandsteinsockel, ein darüberliegender roter Schwellbalken- beziehungsweise Holz-/Putzanschluss, angrenzendes Pflaster und mehrere Anschlussfugen. Aus dem Bild lässt sich nicht erkennen, ob der Schwellbalken geschädigt ist; sichtbar sind jedoch Anschlussfugen, Rissbildungen und ein Belag, der bis nahe an die Sockelzone herangeführt ist.
Der Sockel muss Wasser vom Schwellbalken fernhalten, kapillare Feuchte aus dem Mauerwerk begrenzen und Spritzwasser reduzieren. Ein zu hoch liegender oder ungünstig geneigter Pflasterbelag kann die Feuchtebelastung deutlich erhöhen.
- Schwellbalken-/Holzanschluss über massivem Sockel
- Technische Einordnung: Holzbauteile sind gegenüber dauerhafter Feuchte besonders empfindlich
- Prüfkonsequenz: Holzfeuchte, Anschlussfuge, konstruktiven Holzschutz und Wasserableitung prüfen
- Pflaster direkt an der Sockelzone
- Technische Einordnung: Spritzwasser- und kapillare Randbeanspruchung
- Prüfkonsequenz: Belagshöhe und Gefälle objektbezogen bewerten
- Sichtbare Fugen und Risse
- Technische Einordnung: Mögliche Eintrittswege für Schlagregen und Spritzwasser
- Prüfkonsequenz: Rissursache, Fugenfunktion und Wartbarkeit prüfen
- Natursteinsockel im Bestand
- Technische Einordnung: Material kann feuchte- und salzbelastet sein
- Prüfkonsequenz: Steinfestigkeit, Fugen, Salze und Beschichtungen untersuchen
Fachliche Kernaussage
Bei Sockeln mit Schwellbalken ist der konstruktive Holzschutz zentral: Wasser muss vom Holz weggeführt, kapillare Feuchte unterbunden und der Anschluss wartbar gehalten werden. Eine dichte Überarbeitung ohne Feuchte- und Holzschutzbewertung wäre fachlich nicht belastbar.
Zweischaliges Mauerwerk im Sockelbereich
Bei zweischaligem Mauerwerk muss Wasser, das hinter der Außenschale anfällt, kontrolliert nach außen abgeführt werden; Mörtelreste im Schalenzwischenraum können hier zu Feuchtebrücken, Stauwasser und Beschädigungen der Sperrbahnen führen.
Praxisbeispiel: Zweischaliges Mauerwerk im Sockelbereich

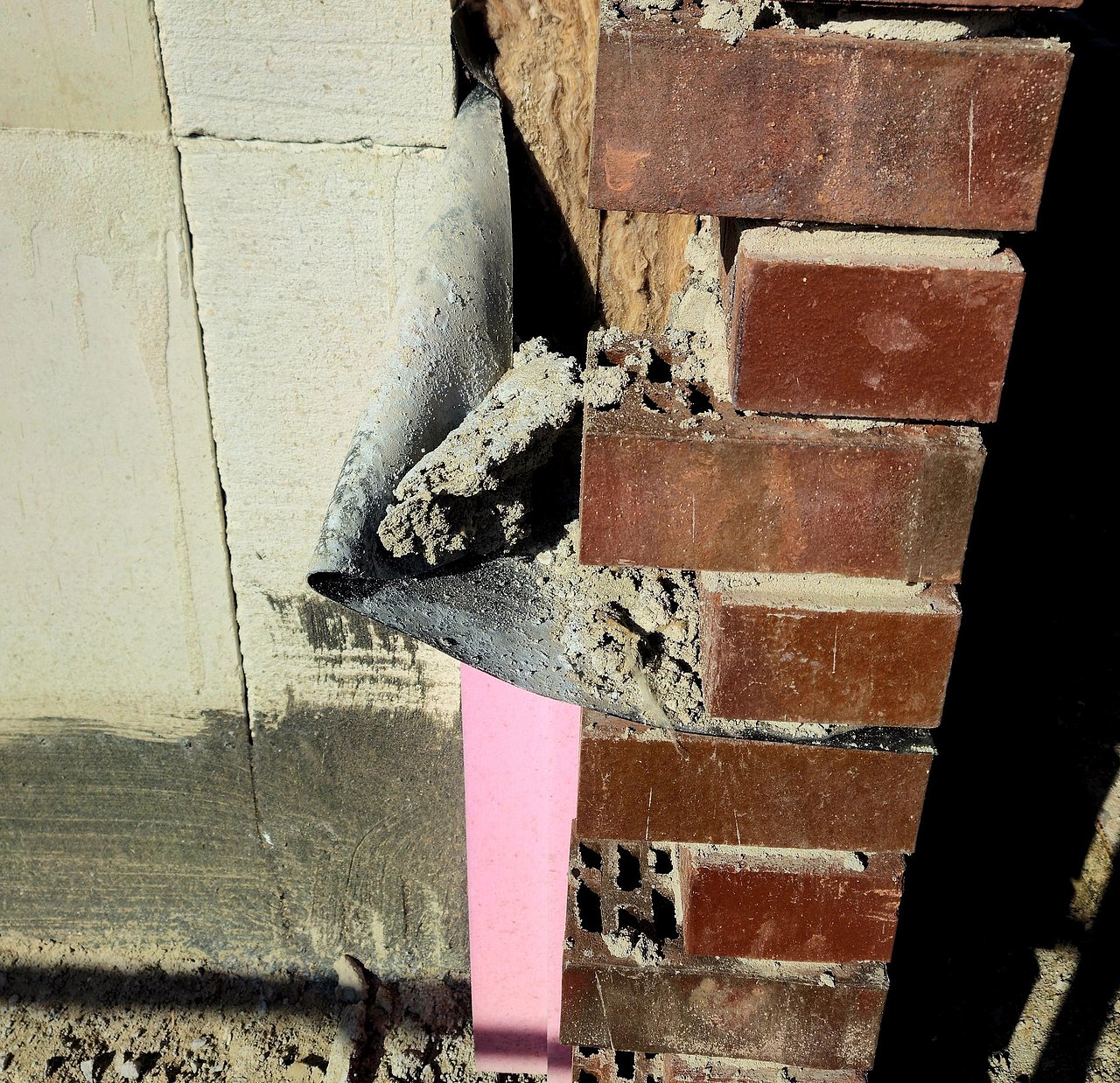

Das Bild zeigt einen Bauzustand eines zweischaligen Außenwandaufbaus. Rechts ist eine äußere Ziegelschale mit offenen Kammern und Fugen sichtbar; dahinter liegt eine Dämmschicht. Links befindet sich eine innere Wand- oder Sockelzone. Dazwischen beziehungsweise im unteren Bereich ist eine schwarze Bahn erkennbar, die als Sperr- oder Abdichtungsbahn zur Wasserableitung interpretiert werden kann. Diese Interpretation bleibt bildbezogen. Die tatsächliche Produktart und Lage im Abdichtungssystem ist vor Ort nachzuweisen.
Das entscheidende Prinzip zweischaligen Mauerwerks lautet: Die Außenschale darf als Wetterschale Feuchte aufnehmen; die Innenschale und die Dämmebene dürfen dadurch nicht feuchtebelastet werden. Deshalb müssen Sperr- und Entwässerungsebenen sauber, unbeschädigt und mit funktionsfähigem Ablauf nach außen ausgeführt werden. Sichtbare Mörtelreste auf der Bahn und im Schalenzwischenraum sind fachlich kritisch, weil sie Wasser stauen, Bahnen beschädigen oder Feuchtebrücken bilden können.
- Mörtelreste im Schalenzwischenraum
- Technische Einordnung: Risiko von Wasserstau, Feuchtebrücken und mechanischer Beschädigung
- Prüfkonsequenz: Schalenzwischenraum vor dem Schließen reinigen und dokumentieren
- Sichtbare schwarze Bahn
- Technische Einordnung: Vermutete Sperr-/Entwässerungsebene
- Prüfkonsequenz: Überlappung, Anschluss, Gefälle, Durchgängigkeit und Unversehrtheit prüfen
- Offene Dämmschicht
- Technische Einordnung: Dämmstoff darf nicht dauerhaft durchfeuchtet werden
- Prüfkonsequenz: Dämmstoffart, Feuchteempfindlichkeit und Schutz vor Wasser nachweisen
- Offene Ziegelkammern/Fugen im Bauzustand
- Technische Einordnung: Noch kein fertiger Endzustand; Wasserwege möglich
- Prüfkonsequenz: Fertige Verfugung, Entwässerungsöffnungen und Anschlussdetails prüfen
Fachliche Kernaussage
Beim zweischaligen Mauerwerk ist der Sockel ein Entwässerungs-, Abdichtungs- und Wärmebrückendetail. Vor dem Schließen müssen Schalenzwischenraum, Sperrbahn, Dämmung, Wasserableitung und spätere Geländeoberkante kontrolliert werden.

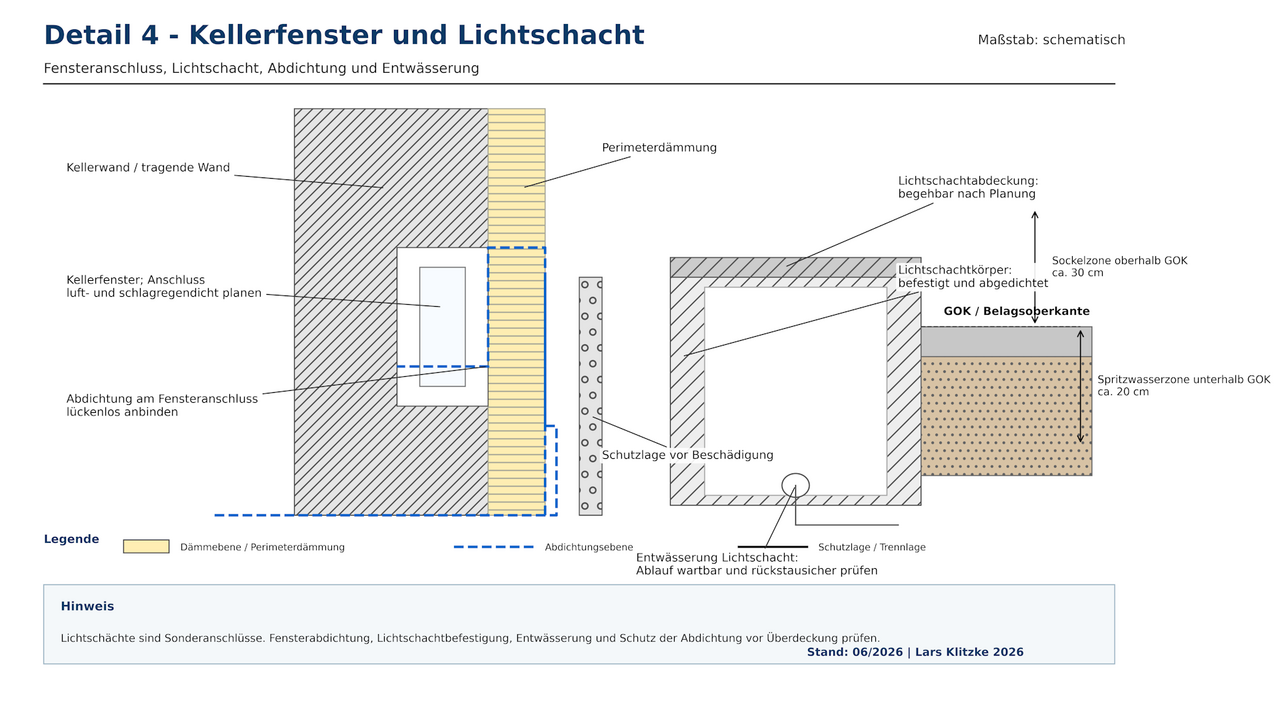

Besondere Details im Sockelbereich berücksichtigen

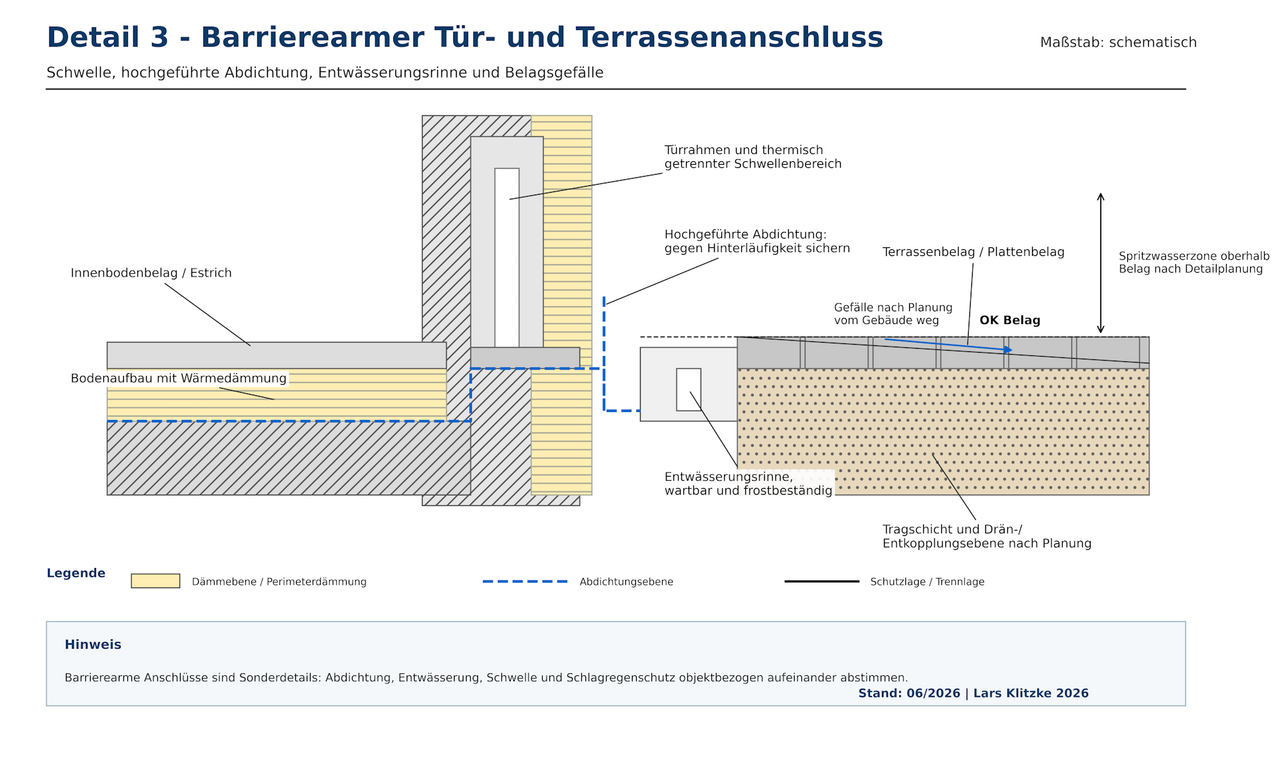

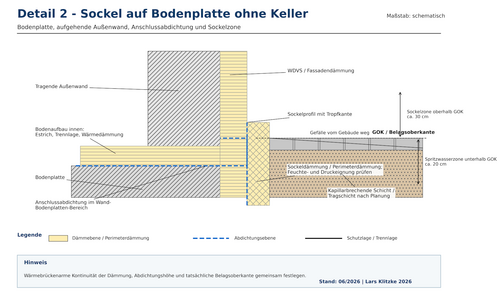

Türanschlüsse, Terrassenanschlüsse, Kellerfenster und Lichtschächte gehören zu den besonders sensiblen Bereichen im Sockel. Hier treffen unterschiedliche Bauteile und Abdichtungsebenen aufeinander. Die folgenden Detailgrafiken zeigen typische Anforderungen.
Planung, Ausführung und Außenanlagen gemeinsam betrachten
Ein dauerhaft funktionierender Sockel entsteht durch eine klare Reihenfolge: Einwirkungen klären, Detail planen, Gelände- und Belagshöhen festlegen, Untergrund vorbereiten, Abdichtung lückenlos anschließen, Dämmung wärmebrückenarm und feuchtegerecht führen, Oberfläche spritzwasserrobust ausbilden, Außenanlagen koordinieren und verdeckte Leistungen dokumentieren. Was später durch Erdreich, Pflaster, Schutzbahn, Dämmung, Putz oder Bekleidung verdeckt wird, muss vorher geprüft, gemessen und fotografisch dokumentiert werden. Der Sockel ist nicht der Abschluss der Fassade, sondern ihr empfindlichster Anfang.
Praxismerksatz
Der Sockel darf nie nur als Oberflächenzone bewertet werden. Fachgerecht ist der Anschluss erst dann, wenn Feuchteschutz, Wärmeschutz, mechanischer Schutz, Wasserableitung und Wartbarkeit gemeinsam nachgewiesen sind.
Weiterführende Informationen
Die folgenden Grundlagen dienen der fachlichen Einordnung. Maßgeblich sind die jeweils vollständigen Regelwerke, bauaufsichtlichen Zulassungen, Systemfreigaben und Herstellervorgaben in der für das Projekt gültigen Fassung.
- DIN 18533-1:2026-06: Abdichtung von erdberührten Bauteilen - Teil 1: Anforderungen, Planungs- und Ausführungsgrundsätze. DIN Media.
- DIN 18533-2:2026-06: Abdichtung von erdberührten Bauteilen - Teil 2: Abdichtung mit bahnenförmigen Abdichtungsstoffen. DIN Media.
- DIN 18533-3:2026-06: Abdichtung von erdberührten Bauteilen - Teil 3: Abdichtung mit flüssig zu verarbeitenden Abdichtungsstoffen. DIN Media.
- DIN 4108-2:2026-05: Wärmeschutz und Energie-Einsparung in Gebäuden - Teil 2: Wärmeschutz - Anforderungen, Berechnungsverfahren und Hinweise für Planung und Ausführung. DIN Media.
- DIN 4108 Beiblatt 2 / Berichtigung 1:2025-02: Wärmebrücken - Planungs- und Ausführungsbeispiele. DIN Media.
- DIN 55699:2017-08: Anwendung und Verarbeitung von außenseitigen Wärmedämm-Verbundsystemen (WDVS). DIN Media.
- DIN 4095-1:2026-06: Baugrund - Einwirkungen auf erdberührte Bauteile durch Wasser im Baugrund und Dränung zum Schutz der Bauteile - Teil 1. DIN Media.
- DIN EN 1996-2:2010-12: Eurocode 6: Bemessung und Konstruktion von Mauerwerksbauten - Teil 2: Planung, Auswahl der Baustoffe und Ausführung von Mauerwerk. DIN Media.
- DIN EN 1996-2/NA:2012-01 und DIN EN 1996-2/NA/A1:2021-06: Nationaler Anhang und Änderung 1 zu Eurocode 6, Teil 2. DIN Media.
- DIN EN 1996-2/A1:2026-05 (Entwurf): Eurocode 6 - Bemessung und Konstruktion von Mauerwerksbauten - Teil 2: Bemessungsgrundlagen, Auswahl der Baustoffe und Ausführung; Entwurfsstand, nicht als alleinige Ausführungsgrundlage verwenden. DIN Media.
- DIN 68800-2:2022-02: Holzschutz - Teil 2: Vorbeugende bauliche Maßnahmen im Hochbau. DIN/DIN Media.
- Umweltbundesamt: Aktueller Schimmelleitfaden und fachliche Hinweise zu Feuchte, Wärmebrücken und Schimmelrisiken in Gebäuden.
- Ergänzend objektbezogen zu prüfen: ETA/abZ/aBG, WDVS-Systemunterlagen, Produktdatenblätter, Baugrundgutachten, Entwässerungsnachweise, Ausführungsplanung, Bestands- und Schadstoffdiagnostik.
